Iglu’® de DALIFORM
Description
Fruit d’une géniale intuition remontant à 1993, il a profondément amélioré la manière de construire. La portée innovante de l’Iglu’® a été telle qu’il a obtenu de nombreux succès et des prix aussi bien nationaux qu’internationaux, en s’affirmant rapidement comme le produit d’excellence dans le monde du bâtiment.
Un coffrage en plastique recyclé destiné à la construction durable, pour des solutions respectueuses de l’environnement.

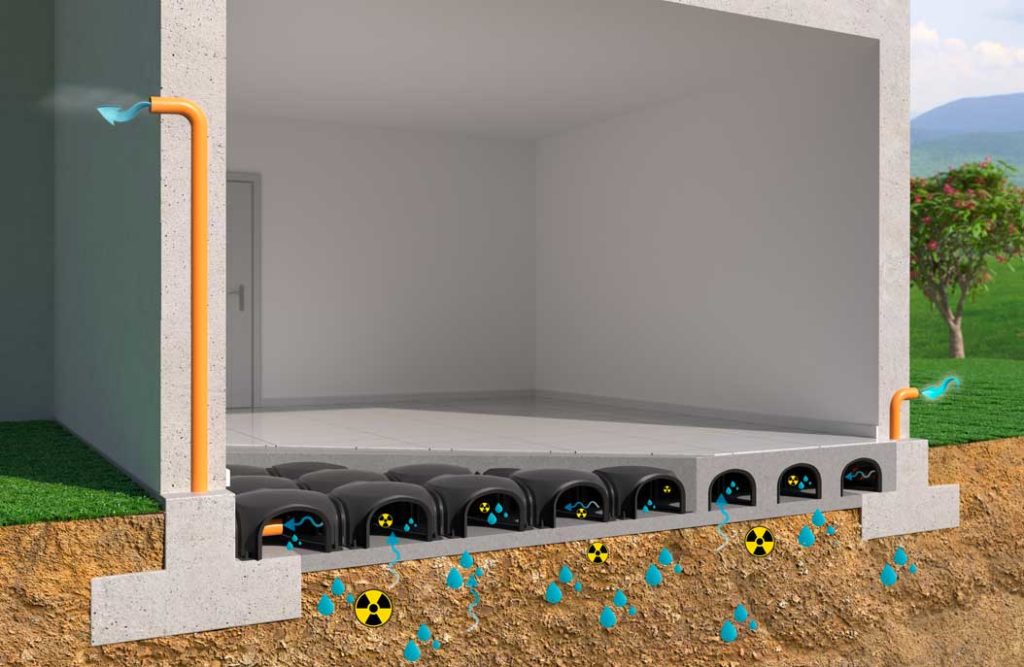

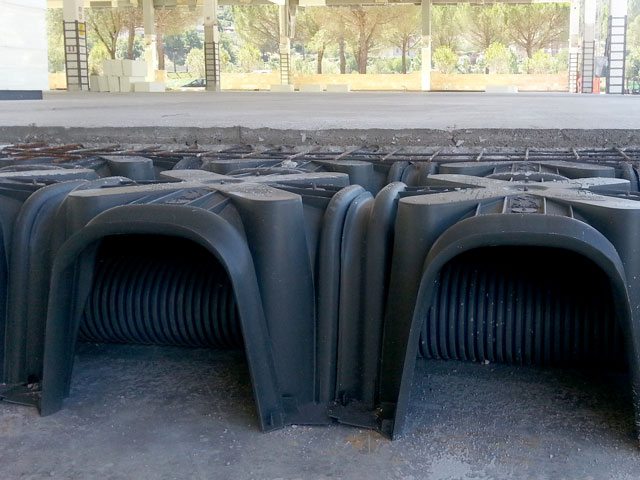

Les coffrages modulaires en plastique Iglu’®, associés en séquence selon un sens préétabli, permettent la formation rapide d’une plateforme piétonne autoportante au-dessus de laquelle on réalise un coulage de béton armé pour créer, de manière extrêmement simple et économique, un vide sanitaire aéré reposant sur des piliers, avec la zone sous-jacente creuse que l’on peut utiliser pour le passage des réseaux, mais surtout ventilée pour contraster l’humidité ascensionnelle et les gaz radioactifs.
Le vide sanitaire aéré réalisé avec l’Iglu’® représente le remède efficace, rapide et économique qui permet la dispersion dans l’atmosphère du dangereux gaz Radon et de l’humidité, à l’avantage de notre santé. Le vide sanitaire aéré formé par les Iglu’® doit être raccordé à l’extérieur par de simples tuyaux. De cette manière, on crée un flux d’air naturel qui traverse le matelas et élimine l’humidité et le gaz Radon (si présentes).
• Avis Technique délivré par l’organisme français CSTB (membre du EOTA – European Organisation for Technical Approvals). • BBA – Technical Approvals for Construction. • Certificat de Technique de Construction délivré par le Technical and Test Institute for Constructions Prague (République Tchèque). • Certificat de Technique de Construction délivré par Agency for Quality Control and Innovation in Building (Hongrie). • Certificat d’Hygiène délivré par le National Institute of Hygiene (Pologne) • Test acoustique de vérification des normes DIN. • Essais de charge de rupture, certifiés par l’Université de Padoue. • Membre du Green Building Council Italie. • Certificat de Compatibilité Environnementale (CCA). • Certificat ,Plastic Second Life mix eco • Certification de Système selon la Norme ISO 9001, iso 14001, ISO 45001, SA 8000.
1. Positionner le premier élément en haut en gauche par rapport à la surface objet de l’intervention, en faisant attention que la flèche soit tournée vers le haut.
2. Unir les éléments en séquence, par rangées horizontales, en procédant de gauche à droite et du haut vers le bas (en suivant la direction que l’on utilise normalement pour écrire), comme sur la représentation graphique reportée sur la coupole de chaque pièce
3. Dans l’union en séquence des pièces, il faut faire attention d’encastrer parfaitement l’élément de fixation “mâle-femelle” situé à la base des pieds d’appui.
2. Préparation de la couche de fondation en béton maigre à dimensionner en fonction des surcharges et de la portée du terrain.
3. Pose de l’arrêt de coulée L-Plast autour des solives, après avoir posé les charpentes prévues.
4. Pose des coffrages à encastrement mâle/femelle en procédant de gauche à droite du haut en bas, en faisant attention que la flèche soit tournée vers le haut.
6. Exécution du coulage de béton armé en partant du centre de l’arc et en le laissant couler à l’intérieur des pieds de l’Iglu’®.
Pour la bonne pose et la parfaite réalisation du vide sanitaire, voir les prescriptions d’emploi du produit.
L-Plast est utilisé dans les nouvelles constructions pour réaliser la dalle et les solives en un unique coulage de béton armé ; dans les restructurations, il permet de construire facilement les corniches qui renforcent les fondations existantes. En outre L-Plast est l’idéal pour créer des canalisations d’air en général comme, par exemple, dans les chambres froides (s’il est nécessaire de forcer la ventilation) ou dans les applications géothermiques où il est utile d’insuffler de l’air dans le vide sanitaire. Dans les restructurations, quand les murs existants ont besoin d’être renforcés ou dans le cas de la création de sous-fondations, L-Plast est un utile outil de travail qui permet de réaliser, avec un seul coulage, la nouvelle dalle et le socle de renforcement.

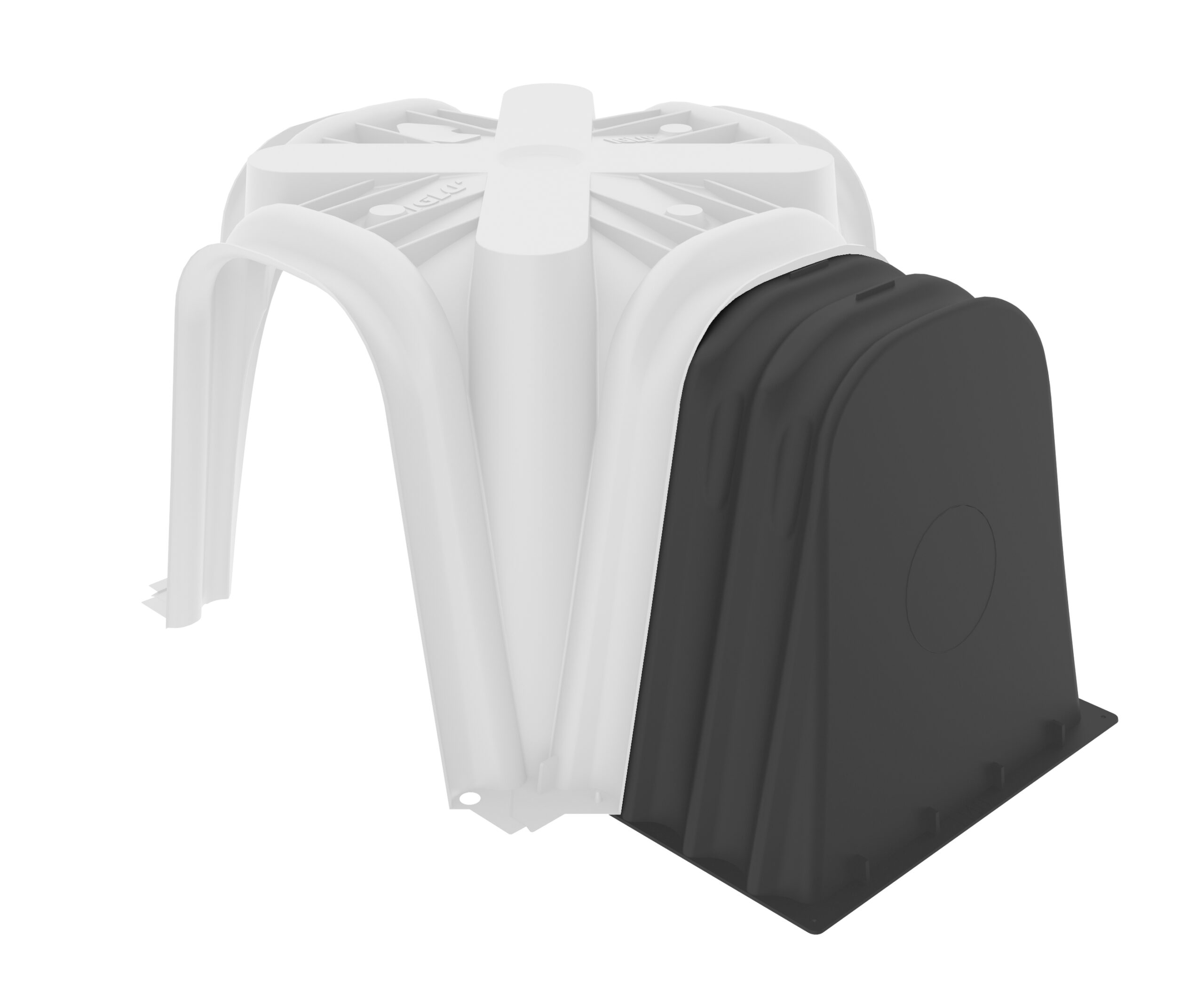

PIBI STOP – pour semelles obliques C’est une petite cloison d’arrêt de couleur pour boucher, selon les exigences, les « tunnels latéraux » de chaque Iglù® et elle est disponible pour toutes les hauteurs. Grâce à sa facilité de pose, PIBIstop est l’idéal pour créer des solives sans la nécessité d’utiliser les coffrages classiques en bois. Associé à Iglù® c’est l’idéal pour la création de solives obliques. Enfin, pour sa caractéristique d’être lié à chaque pièce, il est particulièrement adapté pour les restructurations où il est nécessaire de créer des sous-fondations quand les structures existantes, souvent, ne sont pas en équerre.
L’utilisation combinée de Iglù® et Iso Iglù® comporte une économie dans les travaux car les coulages de béton armé se réduisent à un seul ; la dalle réalisée présente en outre une isolation continue. Les réseaux peuvent être posés dans l’intrados des panneaux en polystyrène avant le coulage de la dalle. La surface peut être ensuite lissée à la machine pour y coller directement le plancher. En conclusion, Iglù® avec l’accessoire Iso Iglù® permet de réaliser un plancher avec vide sanitaire et un plancher isolé avec des temps de pose réduits. Dans ce cas, puisque les Iso Iglù® empêchent le remplissage des piliers, la dalle sera un véritable plancher à dimensionner et à armer de manière appropriée.
L’élément d’extension est fabriqué en plastique recyclé et permet de réaliser des dalles ventilées de n’importe quelle forme ou taille.
Ses avantages sont les suivants: enregistrement de l’extensibilité de l’élément jusqu’à près de 50 cm de longueur ; coulage de la grille de fondation et de la dalle ventilée en une seule phase, avec des économies dans les opérations de renforcement et de démontage ; développement parfait de la dalle ventilée même pour des plans de formes et de dimensions complexes ; réduction de la mise en forme des coffrages.
BETON UP – pour dalles monolithiques Beton Up est un accessoire du système Iglù® (ou Atlantis) qui empêche le béton armé de former des petits piliers. De cette manière, les coffrages ont la fonction d’un simple platelage sur lequel on peut réaliser une dalle monolithique en béton armé liée au bord. Avec Beton Up le plancher n’est pas autoportant.
L’emploi de Beton Up est indispensable quand il y a la nécessité de créer un plancher ventilé si le terrain est excessivement déformable ou bien la nécessité d’augmenter les portées entre deux supports et former, par exemple dans l’utilisation combinée avec Atlantis, une galerie de regard.
Iglu’® Plus permet une totale marche à sec, dans n’importe quelle zone de la coque, même sans la pose préalable du treillis de renforcement. Pour l’Iglu®, par contre, se référer aux dispositions du mode d’emploi.
Pour obtenir un « effet de cheminée » naturel, il est nécessaire de positionner les trous d’entrée sur le côté nord, à une hauteur légèrement au-dessus du sol, et les trous de sortie sur le côté sud, à la plus haute élévation (de préférence jusqu’au toit), en prenant soin de connecter entre ils les différents compartiments de la grille de fondation de sorte que l’ensemble du vide sanitaire est intercommunicante. Les conduits placés à l’intérieur du mur face au sud surchaufferont et provoqueront un mouvement ascendant en aspirant l’air dans le vide sanitaire.
La qualité et la spécificité de la matière première utilisée (Alaplen®), la forme particulière, la taille, les épaisseurs, la qualité de la surface, le soin de l’emballage, la facilité de montage, la résistance et les techniques de fabrication font Iglu’® le produit d’excellence. Des fonctionnalités qui deviennent encore plus excitantes pour l’Iglu® Plus.
Autres caractéristiques
| Recyclabilité | Oui |
|---|---|
| Couleur du produit | Noir |
| Matière du produit | PVC et Plastiques |
| Type de bâtiment | Spectacles - Musées , Habitat individuel , Habitat collectif , Hôtellerie Restauration , Santé , Tertiaire , Commerce , Industrie , Écoles , Bâtiments publics , Gare - Aeroports , Sport - Stades |
Le produit Iglu’® du fabricant DALIFORM classé dans la catégorie Gros œuvre - Maçonnerie - Structure > Autre matériaux et accessoires de gros œuvre > Coffrages perdus et isolants sur terre-plein est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit Iglu’® de DALIFORM existe dans les coloris : Noir .
Le produit Iglu’® de DALIFORM est composé de : PVC et Plastiques .
Le produit Iglu’® de DALIFORM est prescrit dans des projets de type : Spectacles - Musées Habitat individuel Habitat collectif Hôtellerie Restauration Santé Tertiaire Commerce Industrie Écoles Bâtiments publics Gare - Aeroports Sport - Stades .
