Description
Solutions de fixation pour toiles d’architecture HAVER
Afin d’intégrer votre revêtement en toile métallique dans votre projet de construction de manière irréprochable tant sur le plan technique que visuel, il est important d’utiliser la bonne technique de fixation. Comptant plus de 20 ans d’expérience dans le traitement des toiles en acier inoxydable dans le secteur de l’architecture, nous avons développé des fixations standardisées pour les toiles d’architecture et nous sommes convaincus : de trouver la solution adaptée à votre projet.
Solutions de fixation individuelles pour les toiles d’architecture
Chaque projet a ses propres défis. Qu’il s’agisse de courbes, d’arêtes inclinées ou d’ouvertures : en collaboration avec vous, nous développons la solution de fixation optimale pour votre revêtement en toile sur la base d’un projet spécifique.
Nous avons déjà développé des fixations éprouvées pour les scénarios suivants :

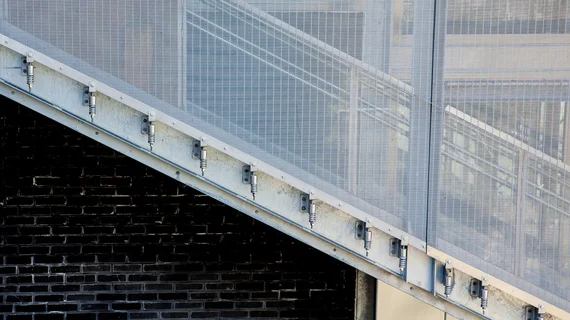

Faces frontales inclinées
- La technique de serrage est adaptée de telle sorte que même les faces frontales inclinées sont encadrées et serrées en conséquence.

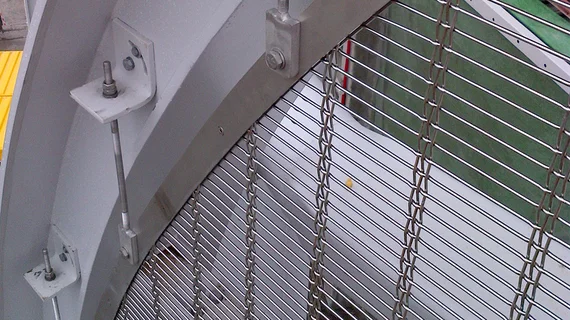

Bords arrondis
- Lorsque la surface à concevoir n’est pas rectangulaire, nous pouvons adapter les éléments du tissu en fonction de la géométrie souhaitée.
- Même les zones à bords arrondis ne posent aucun problème avec une technique de serrage adaptée en conséquence.

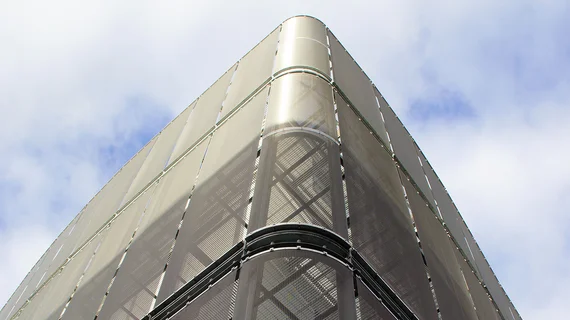

Éléments de toile arrondis
- Partout où nos toiles ne doivent pas être utilisées à plat, les éléments pré-arrondis offrent la solution idéale.
- Avec les éléments en toile métallique pré-arrondis, les bords peuvent également être revêtus sans problème.

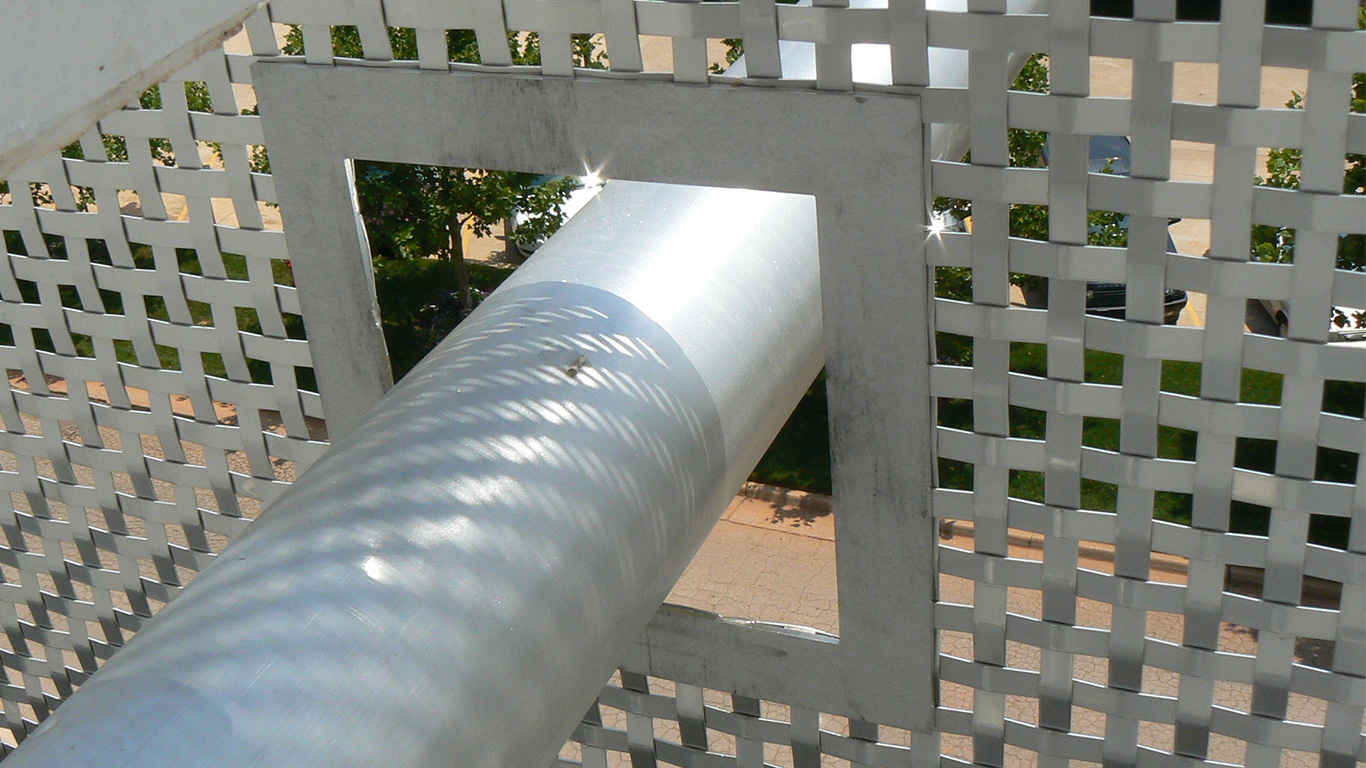

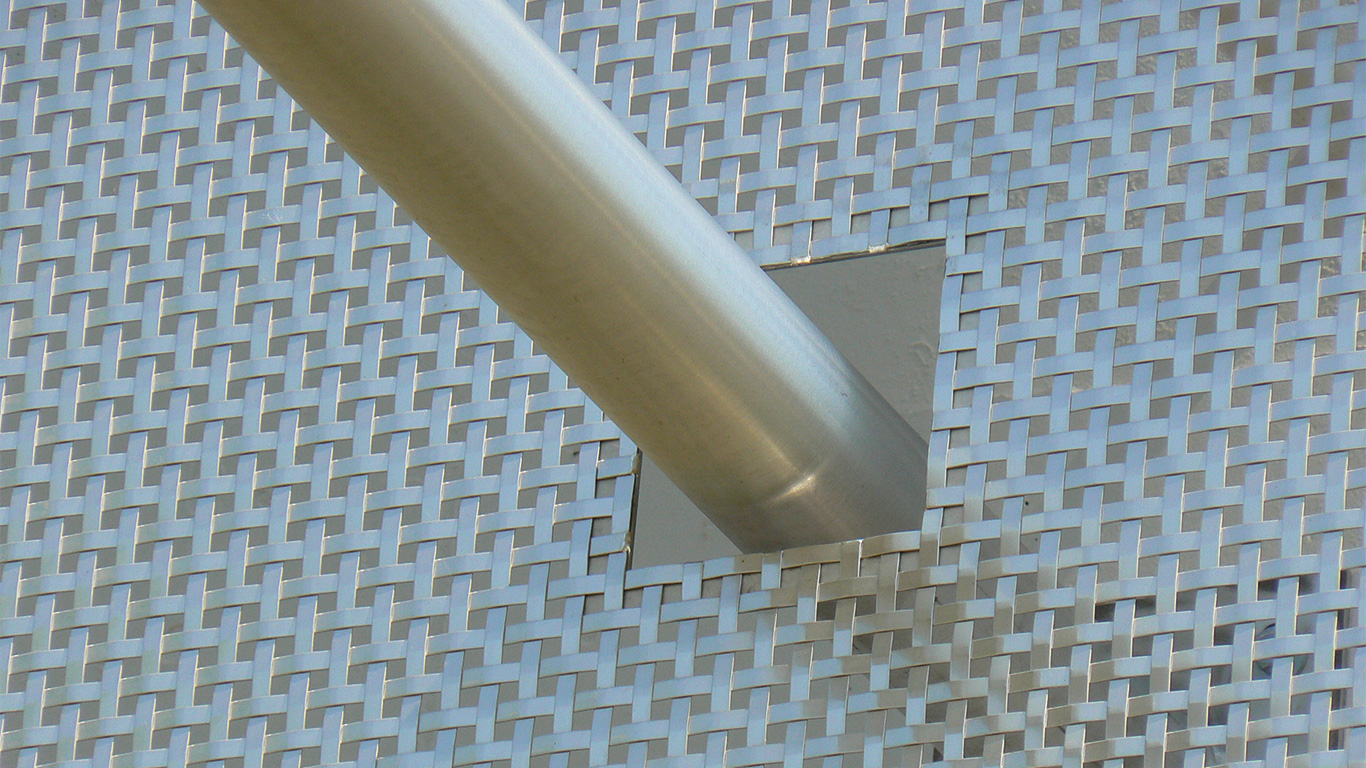

Ouvertures
- Des ouvertures peuvent également être réalisées pour les portes et les percées, par exemple. Selon la position et la taille, il peut être nécessaire d’encadrer l’ouverture pour assurer une tension uniforme.

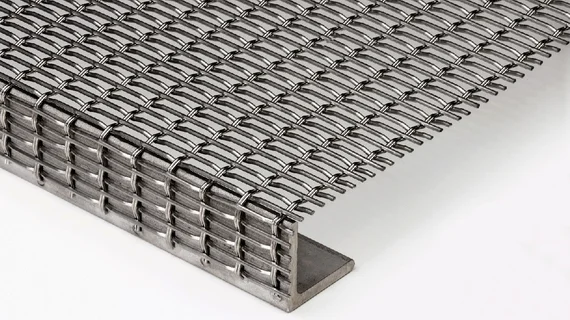

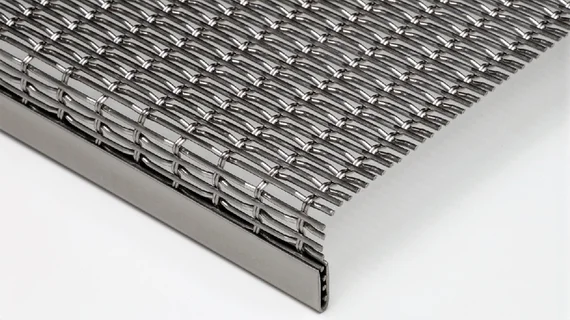

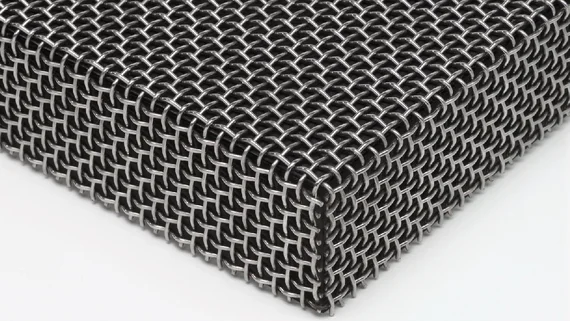

Finitions des arêtes
- La toile pour l’architecture est composée de différentes manières selon vos besoins. Ainsi, les côtés d’un élément peuvent être biseautés de 90° ou repliés de 180°. Afin d’éliminer le risque de blessure dans les zones accessibles, il est également possible d’entourer la toile métallique à l’aide de profilés de protection des bords.

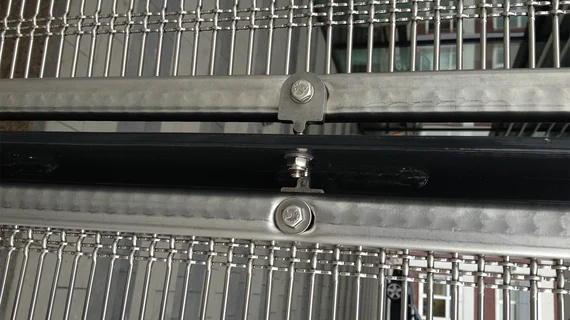

Corps de boulons à œil pour un profilé plat de tension
- Au lieu d’une vis à tête de chape classique, nous avons développé un corps de boulon à œil spécial pour les toiles métalliques tendues. Avec cette fixation, le boulon de serrage est fixé à l’arrière du bord de serrage plat, de sorte que seule la tête de la vis à tête fraisée est visible.
Avantages de cette solution de fixation :
- réglage individuel du filetage
- le raccord au bord de serrage devient « invisible »
- la distance entre le profilé plat et l’ossature peut être décisivement réduite contrairement à une chape filetée classique

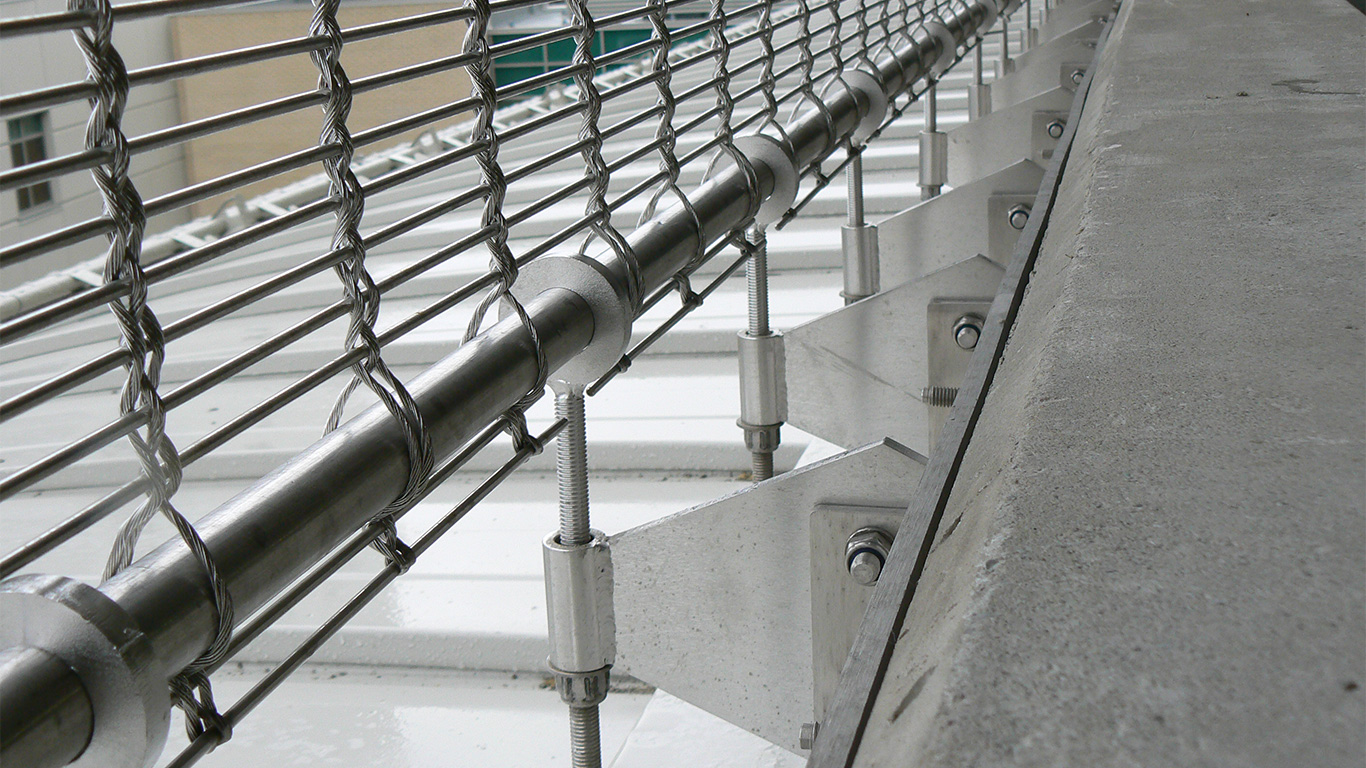

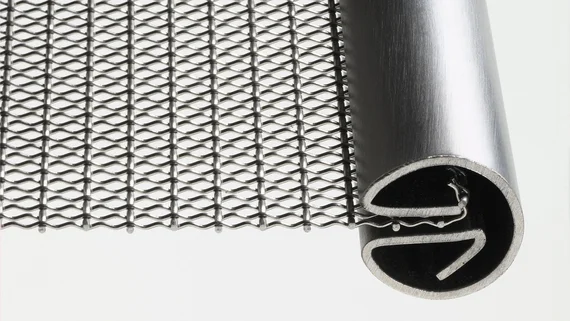

Profilés ronds
- Les éléments en toile métallique avec profilés fendus conviennent aux projets intérieurs où des forces de tension élevées ne sont pas nécessaires. Avec cette fixation, la toile est repliée de 45° et incorporée dans le profilé fendu. Selon la spécification du tissu, le profilé fendu est soudé à la toile pour l’architecture pour assurer une sécurité supplémentaire.
- Grâce à des corps à boulons à œil supplémentaires, les éléments en toile métallique avec des profilés fendus peuvent être facilement fixés dans une ossature existante.

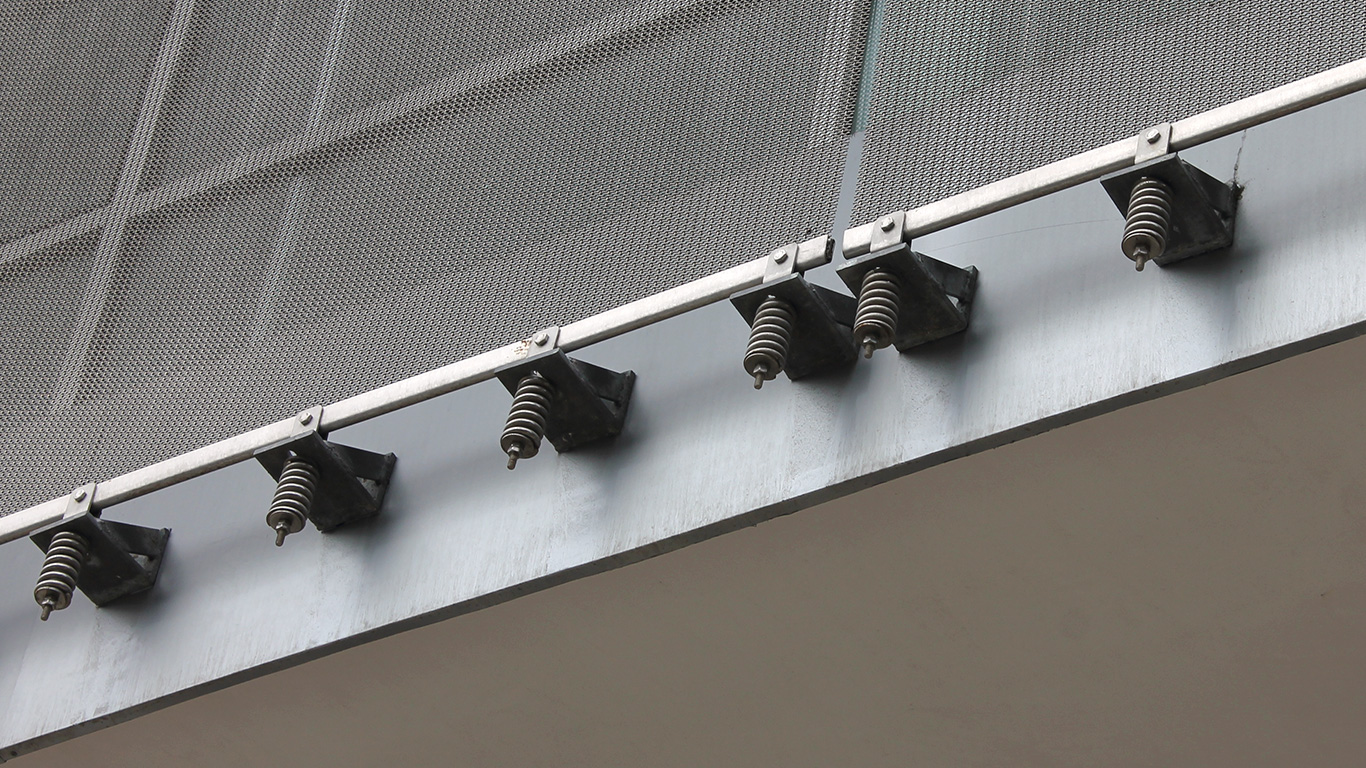

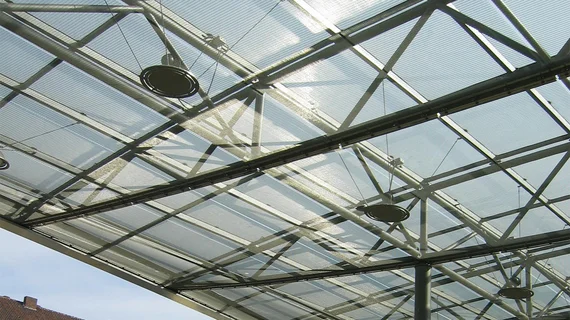

Supports ponctuels au lieu d’une ossature continue
- Au lieu d’une ossature continue, la technique de fixation des façades peut également être fixée à des supports de retenue ponctuels.

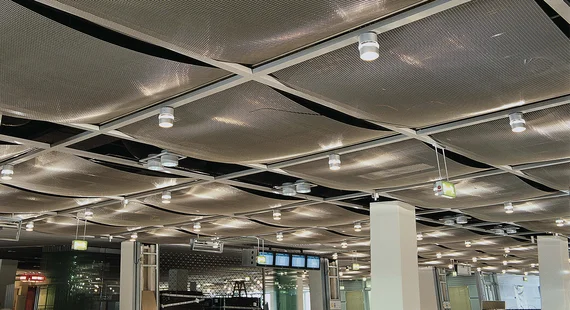

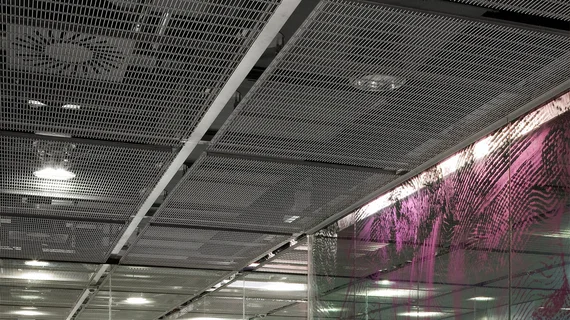

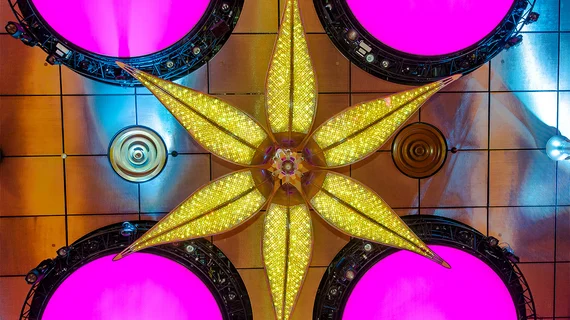

Intégration des installations techniques
- Les installations techniques comme les éclairages, les systèmes de ventilation et de gicleurs peuvent être facilement combinées avec une toile d’architecture sans compromettre leur fonctionnement.
- Si la toile métallique est suffisamment transparente, l’éclairage peut également être placé au-dessus des éléments de toile. La perte de luminosité est minime.
- Avec l’éclairage latéral, vous pouvez utiliser les propriétés réfléchissantes de la toile en acier inoxydable pour un éclairage discret. Dans le même temps, vous réduisez considérablement la transparence visuelle de la toile métallique.
- Les éléments en toile métallique peuvent être découpés pour intégrer des éclairages ou des installations techniques.
- Il est également possible d’intégrer des éléments d’éclairage dans les rails tendus par le biais d’ouvertures. Les ouvertures sont dotées de cadres correspondants.
Caractéristiques techniques
| Finition | Différentes finitions des arêtes : biseautés de 90° ou repliés de 180° | |
|---|---|---|
| Aspect | Profilé plat ou rond | bords arrondis | faces frontales inclinées | |
| Matériau(x) | Acier inoxydable | Aluminium (cadre) |
Autres caractéristiques
| Couleur du produit | Gris , Argent |
|---|---|
| Matière du produit | Aluminium , Acier inoxydable |
| Type de bâtiment | Habitat individuel , Habitat collectif , Hôtellerie Restauration , Tertiaire , Commerce , Spectacles - Musées , Gare - Aeroports , Bâtiments publics , Écoles , Industrie , Sport - Stades , Espace Public |
Coloris disponibles
Le produit Solutions de fixation spéciales du fabricant HAVER & BOECKER classé dans la catégorie Revêtement mural extérieur > Bardages - Vêtures - Vétages (avec ou sans isolation) > Bardages et panneaux métalliques est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit Solutions de fixation spéciales de HAVER & BOECKER existe dans les coloris : Gris Argent .
Le produit Solutions de fixation spéciales de HAVER & BOECKER est composé de : Aluminium Acier inoxydable .
Le produit Solutions de fixation spéciales de HAVER & BOECKER est prescrit dans des projets de type : Habitat individuel Habitat collectif Hôtellerie Restauration Tertiaire Commerce Spectacles - Musées Gare - Aeroports Bâtiments publics Écoles Industrie Sport - Stades Espace Public .
