Description
Solutions de fixation pour toiles d’architecture HAVER
HAVER MeshLock fixations pour façades en toile
Afin d’intégrer votre revêtement en toile métallique dans votre projet de construction de manière irréprochable tant sur le plan technique que visuel, il est important d’utiliser la bonne technique de fixation. Comptant plus de 20 ans d’expérience dans le traitement des toiles en acier inoxydable dans le secteur de l’architecture, nous avons développé des fixations standardisées pour les toiles d’architecture et nous sommes convaincus : de trouver la solution adaptée à votre projet.
HAVER MeshLock fixations pour façades en toile

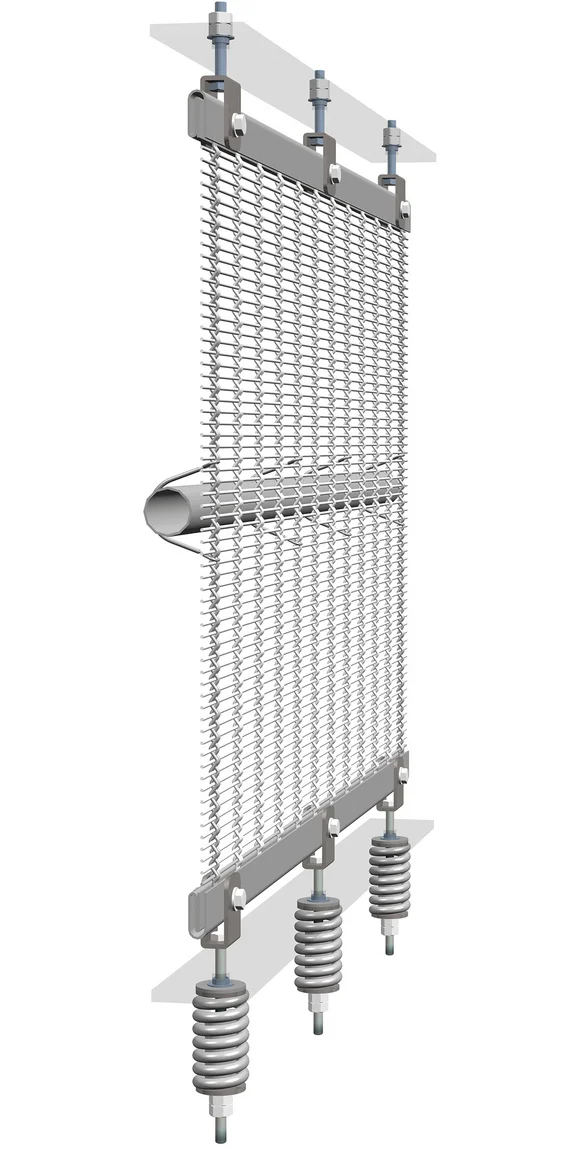

La toile pour l’architecture HAVER peut être étirée sur plusieurs étages en façade. Ce n’est qu’au niveau des points de fixation supérieurs et inférieurs du bâtiment qu’une ossature solide est nécessaire pour supporter les charges verticales qui en résultent. En fonction de la taille des différents éléments de la grille, des fixations intermédiaires supplémentaires sont placées étage par étage pour absorber les charges horizontales. Important : les détails de fixation de la connexion supérieure et inférieure diffèrent selon le type de toile utilisé : toile métallique ou toile câblée.

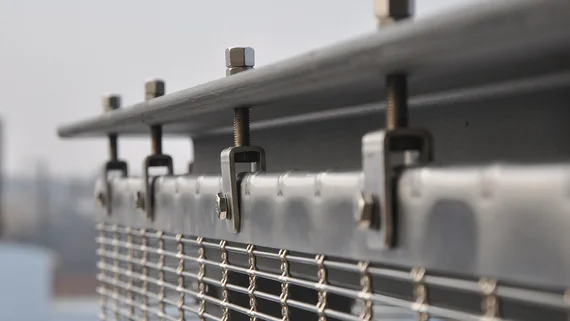

*Fixation supérieure
Un profilé plat de tension est pourvu de chapes filetées, qui permettent d’accrocher l’élément dans l’ossature. Dans le même temps, une tension est appliquée sur le point de fixation supérieur.

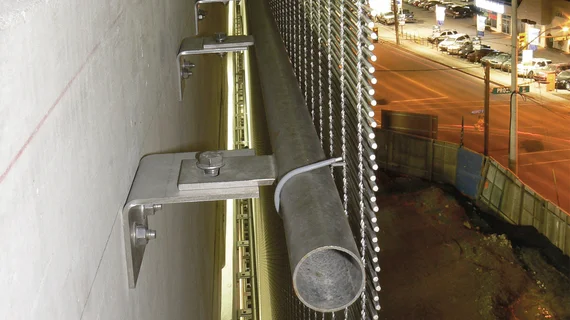

*Fixation intermédiaire
Si la hauteur est suffisamment importante, l’élément en toile est fixé au moyen cavaliers en fil métallique. Ceux-ci s’enroulent autour d’un tube rond situé derrière la toile. Sur la vue de face, la fixation intermédiaire est à peine visible.

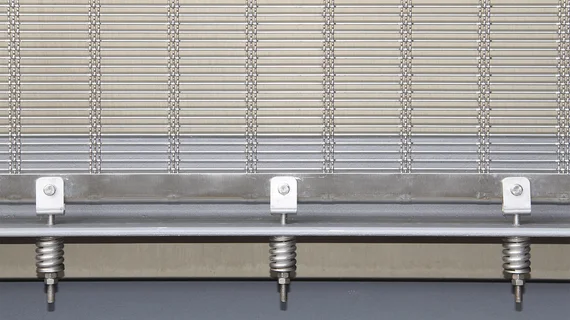

*Fixation inférieure
Un profilé plat de tension est utilisé pour la fixation inférieure, au travers duquel une tension est appliquée dans la toile au moyen des chapes filetées. L’utilisation de ressorts de pression est requise car ils apportent au tissu métallique l’élasticité nécessaire pour résister à des charges importantes.
HAVER MeshLock CM pour les façades en toile câblée

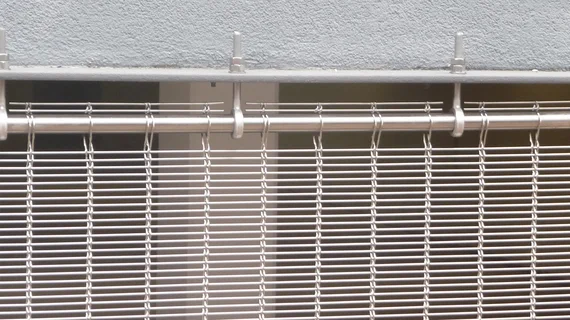

*Fixation supérieure
L’élément en tissu est tendu à l’aide de corps de boulons à œil, qui sont insérés dans la toile câblée avec une tige ronde. La toile est tendue sur une ossature continue ou sur des supports individuels.

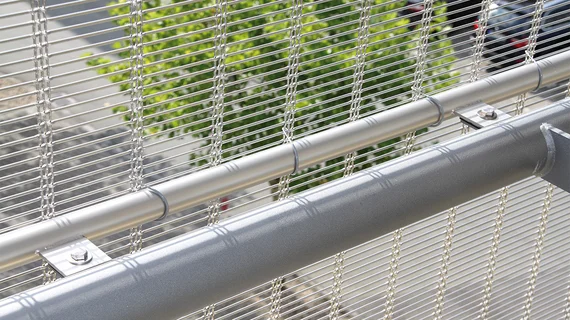

*Fixation intermédiaire
La fixation intermédiaire se fait au moyen de dispositifs de retenue. Ceux-ci sont placés autour d’un tube situé derrière la toile câblée et s’engagent par derrière dans le tissu ou les groupes de cordes. Ce type de fixation n’est pas visible de face.
*Fixation inférieure
À l’instar de la fixation supérieure, une tige ronde est insérée dans la toile câblée. Au moyen de corps de boulons à œil, les éléments peuvent être tendus, par exemple, sur une ossature continue. Les corps de boulons à œil assurent un dosage précis de la tension.
Caractéristiques techniques
| Aspect | Tige ronde | |
|---|---|---|
| Matériau(x) | Acier inoxydable |
Autres caractéristiques
| Couleur du produit | Gris |
|---|---|
| Matière du produit | Acier inoxydable |
| Type de bâtiment | Habitat individuel , Habitat collectif , Hôtellerie Restauration , Santé , Tertiaire , Bâtiments publics , Écoles , Industrie , Commerce , Gare - Aeroports , Spectacles - Musées , Espace Public |
Le produit HAVER MeshLock du fabricant HAVER & BOECKER classé dans la catégorie Menuiseries extérieures > Brise-soleil - stores - rideaux > Toiles - accessoires est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit HAVER MeshLock de HAVER & BOECKER existe dans les coloris : Gris .
Le produit HAVER MeshLock de HAVER & BOECKER est composé de : Acier inoxydable .
Le produit HAVER MeshLock de HAVER & BOECKER est prescrit dans des projets de type : Habitat individuel Habitat collectif Hôtellerie Restauration Santé Tertiaire Bâtiments publics Écoles Industrie Commerce Gare - Aeroports Spectacles - Musées Espace Public .
