Système constructif autoporteur - Boîte dans la boîte de KNAUF
.jpg)
.jpg)
.jpg)
Description

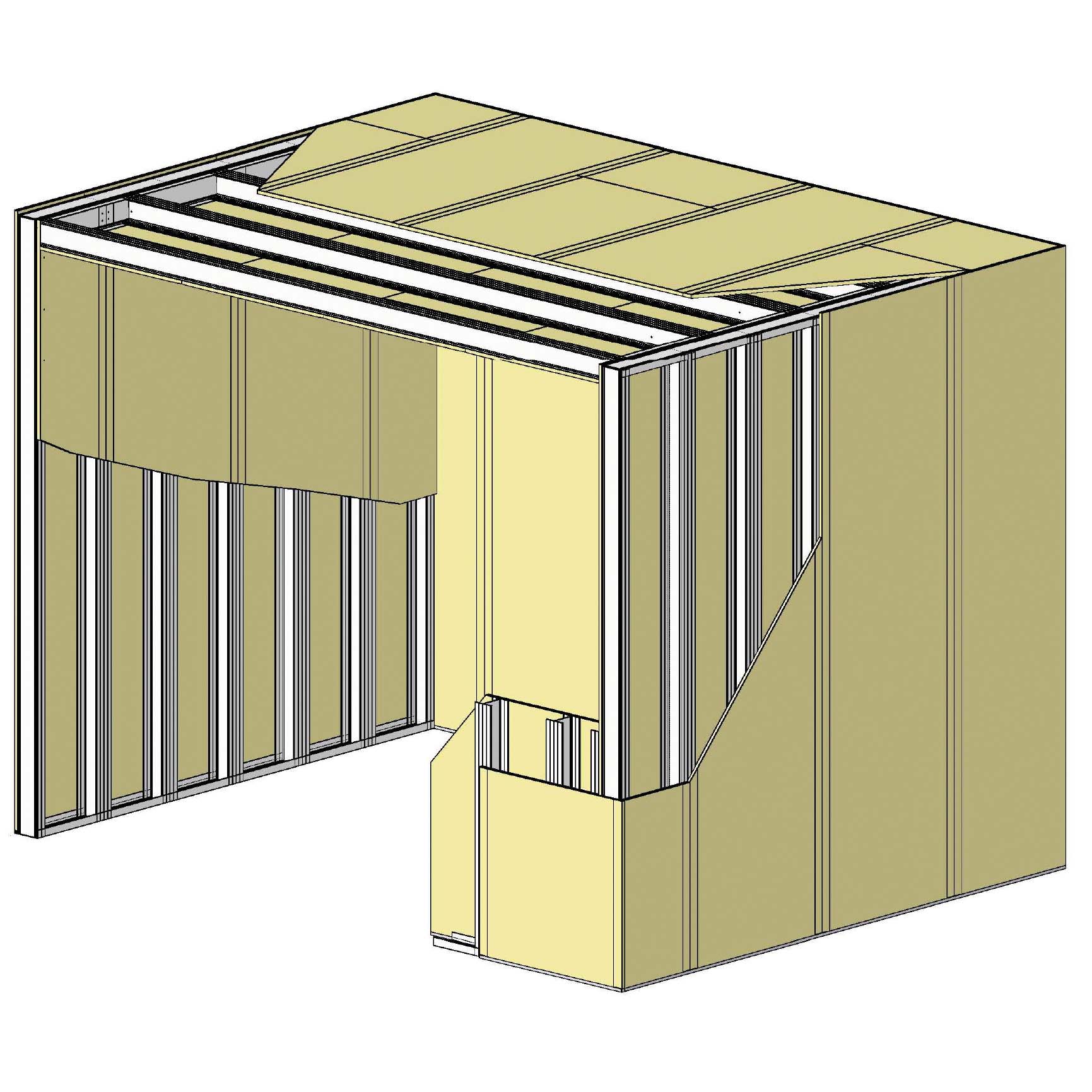

Système constructif autoporteur réalisé à partir de cloisons et plafond KM avec montants doubles et plaques Knauf.
Les différents parements permettent d’assurer des performances EI 30 à 120 valables pour un feu venant de l’intérieur ou de l’extérieur du local réalisé.
Les cloisons peuvent recevoir des ouvertures sur le même principe que les cloisons KM en général.
APPLICATION

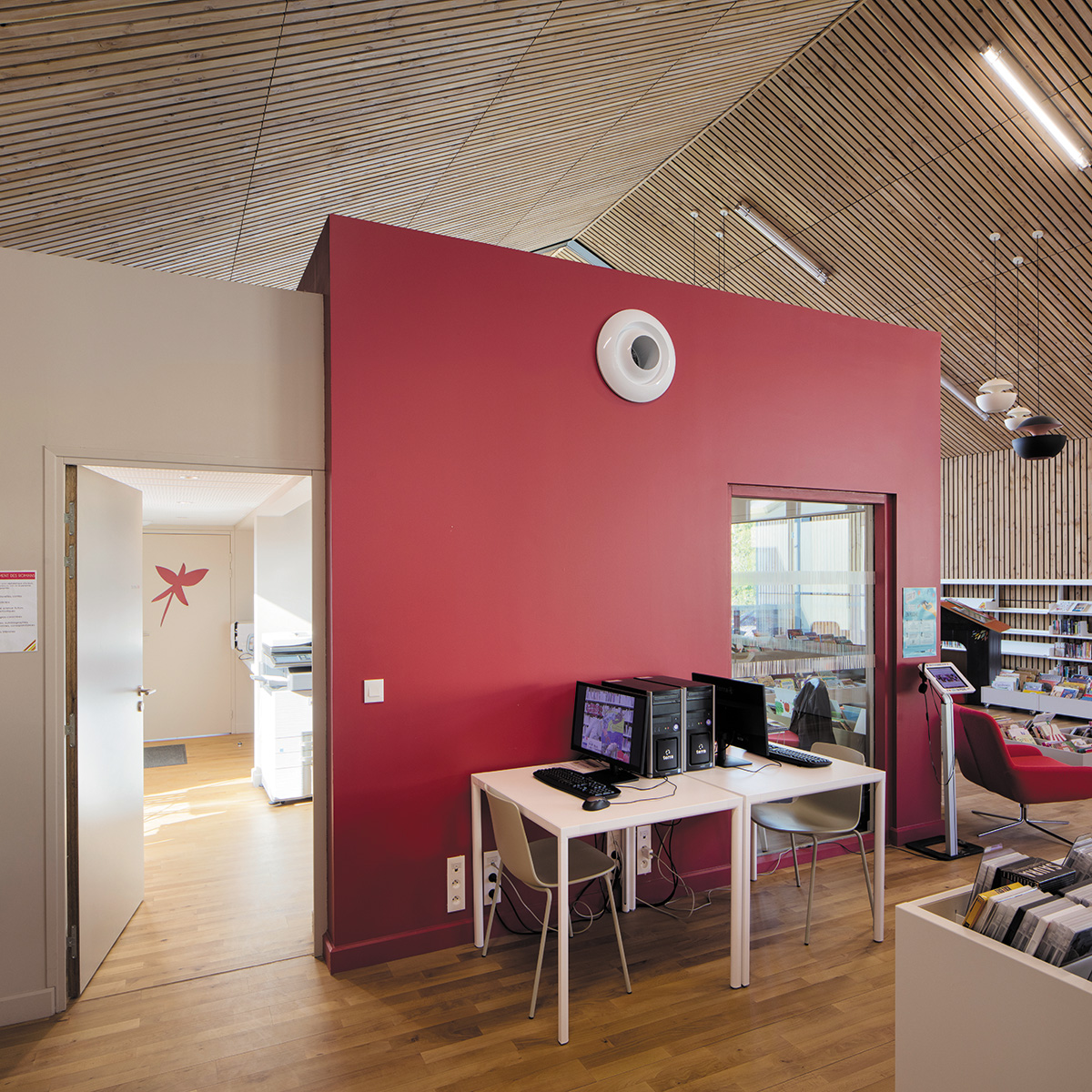

Réalisation de locaux à usage de bureaux, laboratoire, stockage, etc. dans des locaux industriels ou autres locaux dont la hauteur sous plafond ou la charpente ne permet pas de s’y fixer.
LES + KNAUF
• Résistance mécanique et résistance au feu justifiées par des Appréciations de Laboratoire (APL) : plus besoin d'avis de chantier
• Solutions standardisées définies et validées qui permettent une conception et un chiffrage rapide pour l'entreprise
• Ossature et plaques standard en stock chez les négoces
• Économique : pas de nécessité d'avis de chantier et composants standard
• Mise en oeuvre facile avec portée jusqu'à 5 m pour une hauteur de 3 m avec REI de 30 à 120
• Boîte auto-stable liaisonnée uniquement au sol
PLAQUES :
- KS 13, largeur 1,20 m x longueur 2,50 à 3 m - ép. 12,5 mm
- KF 13, largeur 1,20 m x longueur 2,50 à 3 m - ép. 12,5 mm
- KHD 18, largeur 0,90 m x longueur 2,50 à 3 m - ép. 18 mm
- KS 25, largeur 0,90 m x longueur 2,50 à 3 m - ép. 25 mm
PROFILES :
- Montants M90/35, M100/35, M125/50, M150/50 ép. 6/10e mm nominal – Z 140
- Rail R90 à R150 - Z 275
VIS : TTPC 25, 35, 45, 55, 70 mm
FEUILLARD MÉTALLIQUE : largeur 100 mm, épaisseur 5/10e
Caractéristiques techniques
| Longueur | pas de limitationsm | |
|---|---|---|
| Largeur | 3,00 à 5,00 maximummm | |
| Hauteur | 3,00 maximummm |
Autres caractéristiques
| Type de bâtiment | Gare - Aeroports |
|---|
Le produit Système constructif autoporteur - Boîte dans la boîte du fabricant KNAUF classé dans la catégorie Cloisons - Doublages - isolation > Cloisons sur ossature ou maçonnées - contrecloisons et gaines > Plaques de plâtres (matériaux) est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit Système constructif autoporteur - Boîte dans la boîte de KNAUF est prescrit dans des projets de type : Gare - Aeroports .
Le produit Système constructif autoporteur - Boîte dans la boîte du fabicant KNAUF a une longueur de pas de limitations m, une largeur de 3,00 à 5,00 maximum mm,
