Caillebotis Pressé Mi-Fer de MEISER
Description

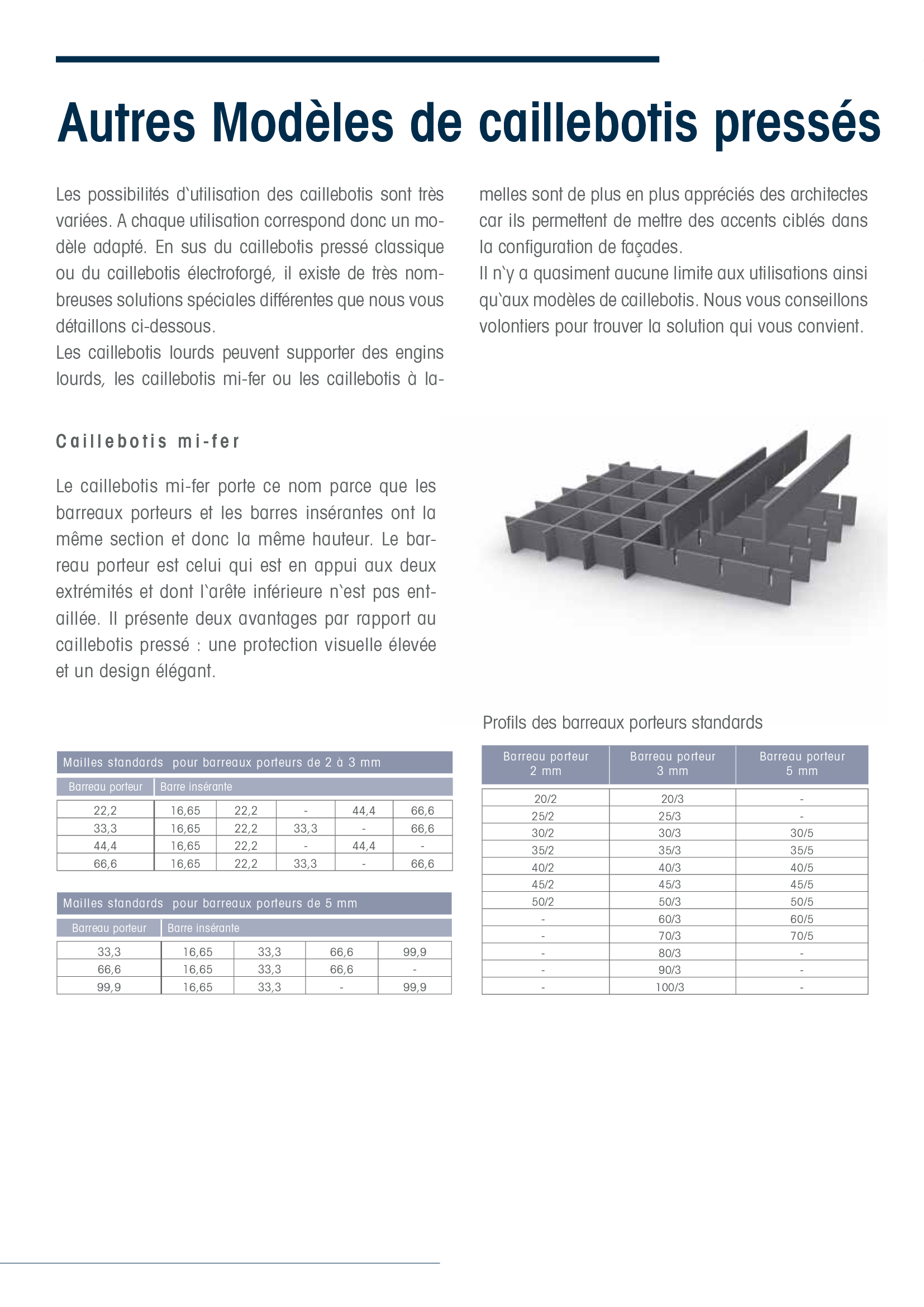

Caillebotis « Pressé Mi-Fer », dans ce cas « Bp » et « entretoises » ont la même hauteur. La réalisation de ce type de caillebotis demande que toutes les barres soient encochées sur la moitié de leur hauteur, d’où une moindre résistance puisque les encoches entaillent plus profondément les barres porteuses. En revanche, le panneau de caillebotis possède des capacités de portance dans les « 2 sens », ce qui n’est pas le cas du caillebotis classique ; Veuillez nous consulter, pour leur dimensionnement.

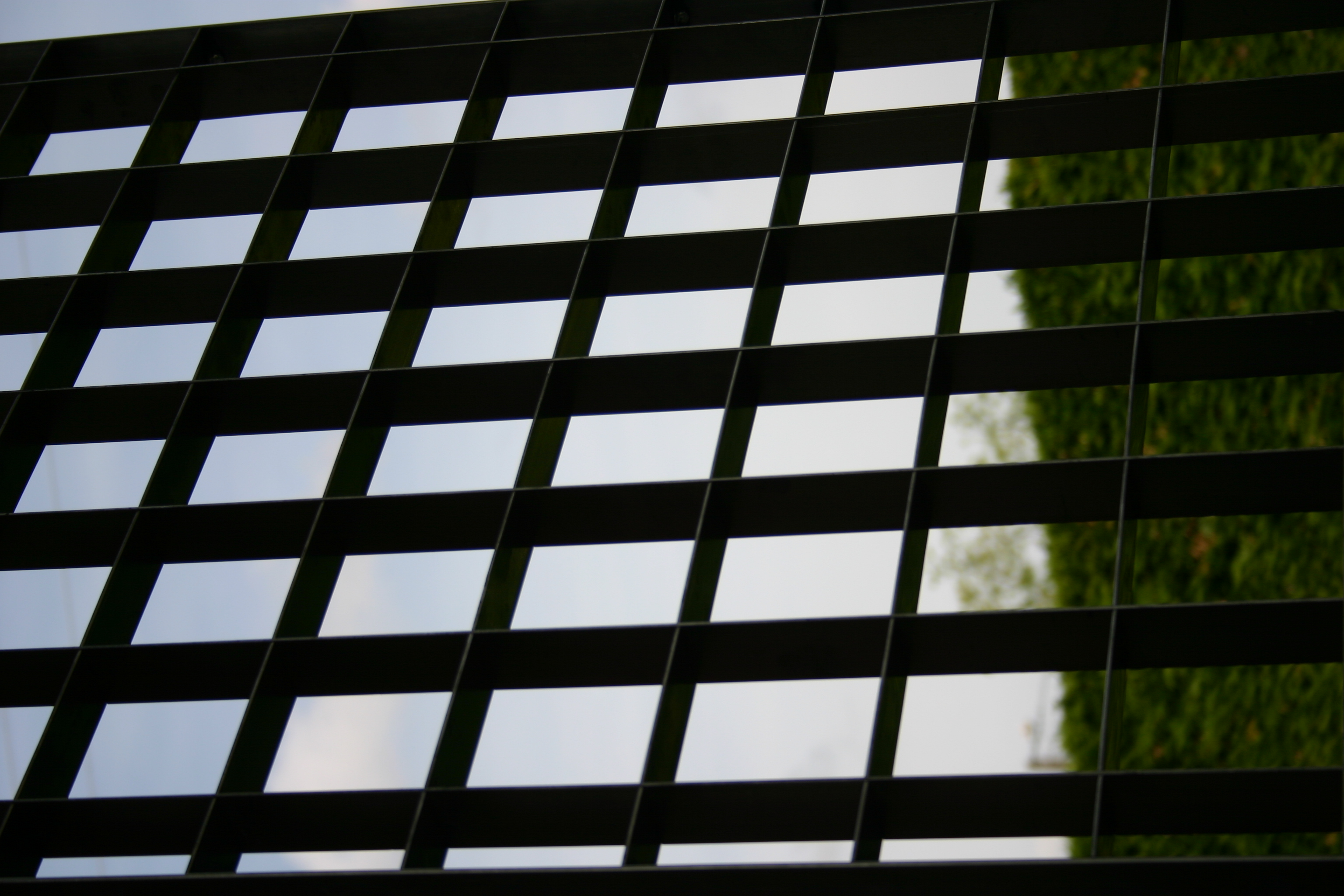

D’un point de vue esthétique, chaque maille est une alvéole parallélépipédique, ce qui est un avantage lorsque l’on recherche une occultation visuelle, ou à l’incidence de la lumière.
Ce produit, présente une aptitude à la pose sur plots, sans structure intermédiaire ; (pour des charges piétonnes, veuillez nous consulter!).
Pour les applications "décoratives", les panneaux de caillebotis peuvent être peints par le procédé de poudrage electrostatique, suivi d'une polymérisation au four. En revanche, la peinture n'est pas compatible avec les usages de circulations.
Caractéristiques techniques
| Epaisseur | série1 "2 et 3 mm" et série2 "4 et 5mm" (épaisseur des "Bp")mm | |
|---|---|---|
| Longueur | 2000 sens porteur (plus, suivant étude particulière)mm | |
| Largeur | 1500 sens entretoises (plus, suivant étude particulière)mm | |
| Profondeur | Mailles multiples de 22.2mm et 33.3mm, dans les 2 sensmm | |
| Hauteur | 25 à 100mm (hauteur "Bp")mm | |
| Diamètre | La surface des panneaux doit être inférieure à 2m2, pour être dans le cadre de la norme RAL-GZ-638!m | |
| Poids | Poids maximal pour un panneau, entre 100 et 150kgkg | |
| Masse surfacique | masse surfacique variable suivant "Maille" et section de "Bp"kg/m² | |
| Perméabilité | % de vide, est variable suivant les mailles, mais compris entre 70% et 90% | |
| Type de perforations | Pas de crantage possible, pour améliorer l'antidérapance | |
| Finition | Finition classique pour l'acier : galvanisation à chaud, suivant ISO 1461 | |
| Aspect | Possibilité de finition peinte | |
| N° DTU | norme Ral GZ 638 | |
| Référence(s) | Pressé MI-FER "Meiser" / Matière / traitement / Maille / "Bp" / entretoise | |
| Matériau(x) | Aciers ST37 et ST52 / Inox / Aluminium |
Autres caractéristiques
| Matière du produit | Acier inoxydable |
|---|---|
| Type de bâtiment | Tertiaire |
| Couleur du produit | Bleu |
Le produit Caillebotis Pressé Mi-Fer du fabricant MEISER classé dans la catégorie Revêtements de sol > Planchers techniques - grilles - caillebotis > Caillebotis et grilles de sécurité est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit Caillebotis Pressé Mi-Fer de MEISER est composé de : Acier inoxydable .
Le produit Caillebotis Pressé Mi-Fer de MEISER est prescrit dans des projets de type : Tertiaire .
Le produit Caillebotis Pressé Mi-Fer de MEISER existe dans les coloris : Bleu .
Le produit Caillebotis Pressé Mi-Fer du fabicant MEISER a une épaisseur de série1 "2 et 3 mm" et série2 "4 et 5mm" (épaisseur des "Bp") mm, une longueur de 2000 sens porteur (plus, suivant étude particulière) mm, une largeur de 1500 sens entretoises (plus, suivant étude particulière) mm, une perméabilité % de vide, est variable suivant les mailles, mais compris entre 70% et 90%
