Description
Les caissons NOVATOP OPEN rassemblent les avantages bien connus des poutres KVH et des panneaux multicouches (SWP). Les panneaux offrent une solution économique et sans danger pour les constructions des toitures, des planchers et des murs ventilés.

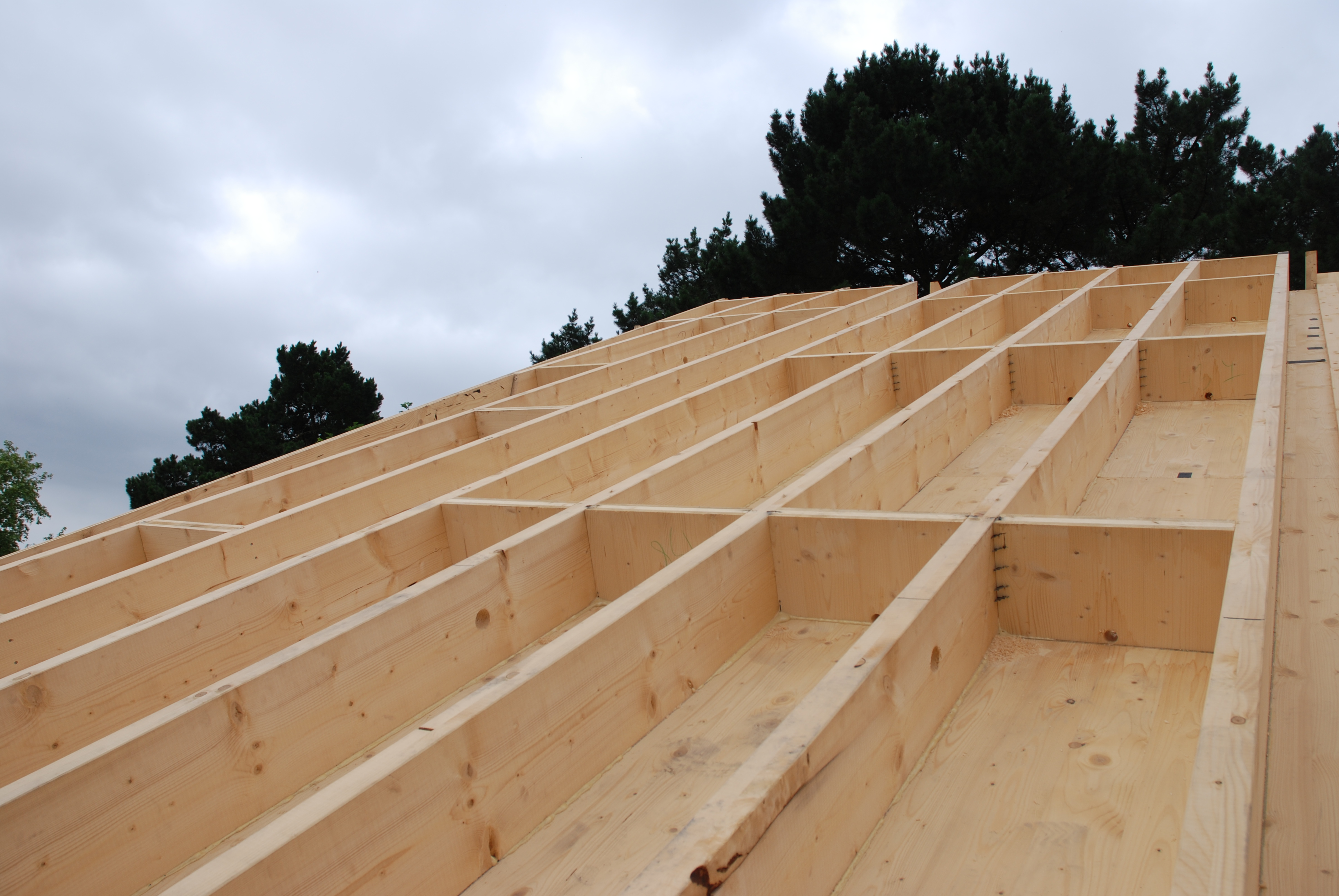

Cet élément est composé d’un panneau inférieur multicouches (SWP). Les poutres (KVH, DUO, TRIO, BSH, poutre de bois en I) sont collées sur celui-ci, avec un entraxe de 625 mm, afin d’assurer la fonction portante. Des nervures transversales sont installées entre les poutres pour renforcer la périphérie et autour des ouvertures de construction. Les dimensions et l’espacement des poutres peuvent être ajustées en fonction des exigences du projet. La jonction des panneaux et des nervures se fait par collage et par pressage à froid.

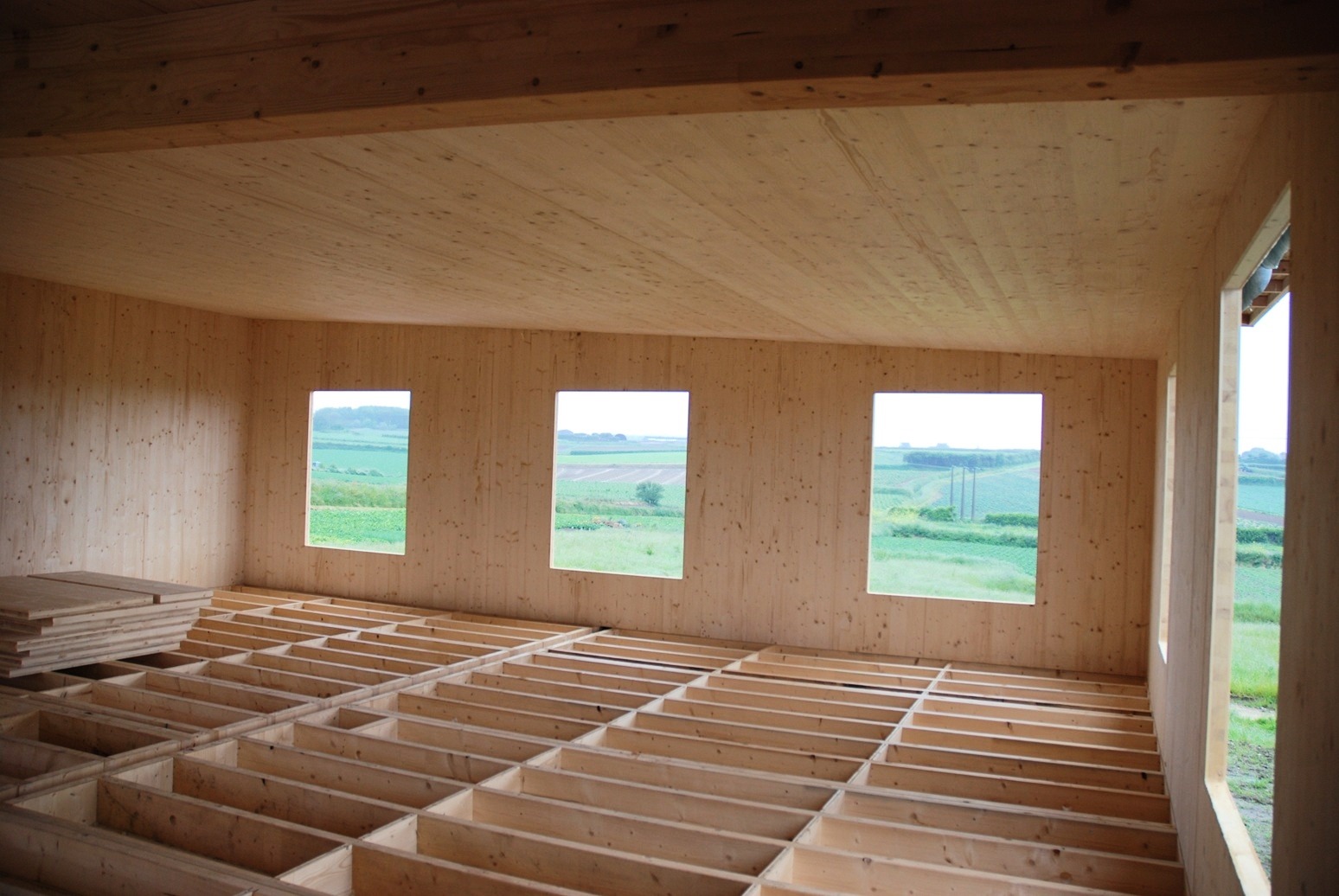

Les cavités entre les nervures peuvent être remplies par une isolation thermique pendant la fabrication en usine ou sur le site de construction. Le caisson OPEN peut être fermé par un autre matériau de surface – ventilé (par ex. Fermacell, DHF, DFP etc.).

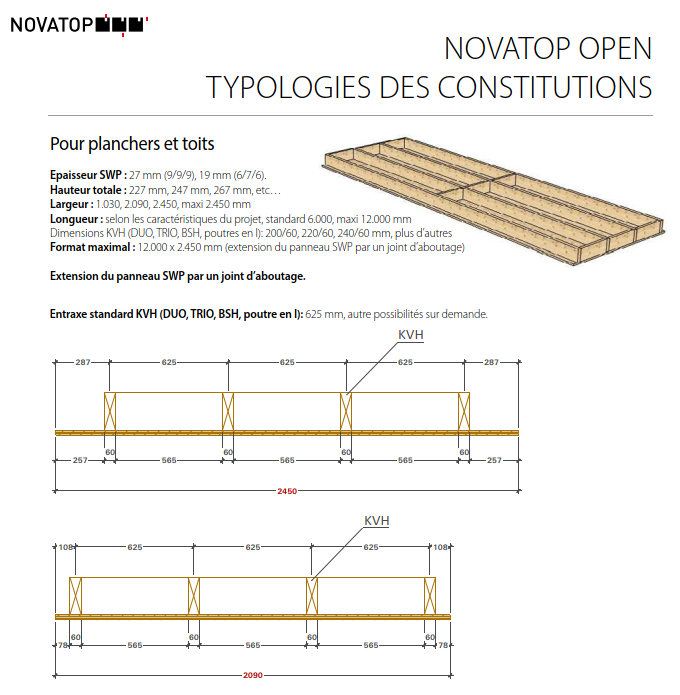

Épaisseur du SWP inférieur: 27 mm (9/9/9), 19 mm (6/7/6). Hauteur totale: 227 mm, 247 mm, 267 mm et autres Largeurs standards: 1030, 2090, maximum 2450 mm Longueurs: selon les caractéristiques du projet, standard 6.000, maxi 12.000 mm
Dimensions KVH (DUO, TRIO, BSH, poutres en I): 200/60; 220/60; 240/60 mm plus d’autres Entraxe standard des poutres: 625 mm, (autres selon l’évaluation statique)
Format maximal: 12,000 x 2,450 mm (extension du panneau SWP par un joint d’aboutage) Qualités du panneau inférieur du caisson (SWP): visible (B), non visible (C)
Traitements de surface 2 en 1 – enduit de protection et traitement de surface final pour l’intérieur

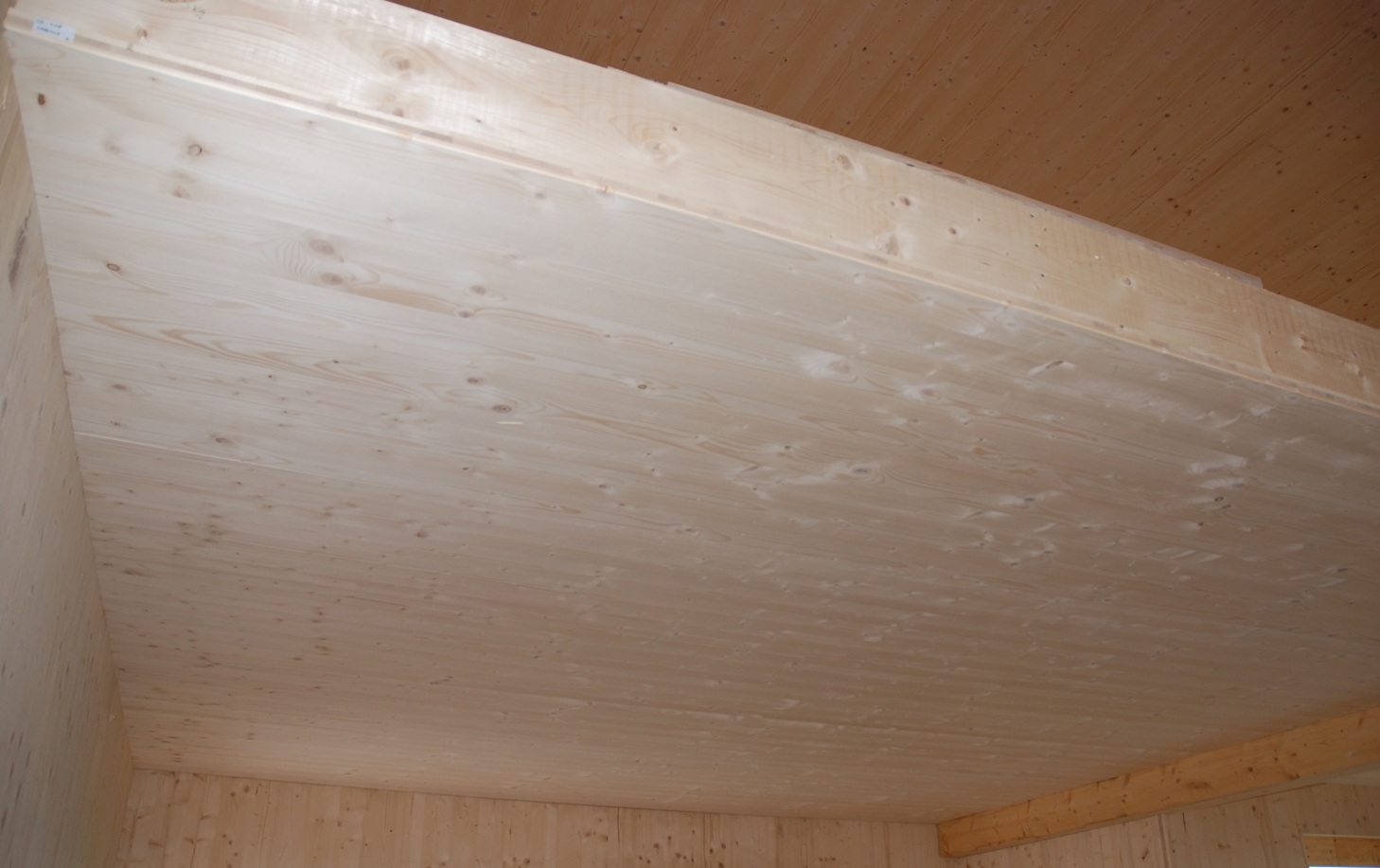

• panneaux de grandes dimensions jusqu’à 12 x 2,45 m • faible poids • capacité de charge statique élevée • usinage précis en fonction du projet • possibilité d’ajouter une isolation ou des circuits de distribution • assemblage facile et rapide avec une grande précision • peut être utilisé directement comme plancher • combinaison facile avec d’autres systèmes de construction • qualité visible possible vers l’intérieur ou en sous-face
Documentation technique Options d’usinage Matériaux pour la conception Instructions d’installation Détails de construction: Joints et applications
$("form").keypress(function(e) { //Enter key if (e.which == 13) { return false; } });
Caractéristiques techniques
| Émissions dans l’air intérieur | Aplus |
|---|
Autres caractéristiques
| Matière du produit | Bois et dérivés |
|---|---|
| Type de bâtiment | Habitat individuel , Habitat collectif , Hôtellerie Restauration , Tertiaire , Écoles |
| Contient du biosourcé | Oui |
| Recyclabilité | Oui |
Le produit Structure bois - Caissons NOVATOP OPEN pour planchers ou support de toitures du fabricant NOVATOP classé dans la catégorie Charpente - structure > Charpente bois et structure > Structure - planchers et façades en bois est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit Structure bois - Caissons NOVATOP OPEN pour planchers ou support de toitures de NOVATOP est composé de : Bois et dérivés .
Le produit Structure bois - Caissons NOVATOP OPEN pour planchers ou support de toitures de NOVATOP est prescrit dans des projets de type : Habitat individuel Habitat collectif Hôtellerie Restauration Tertiaire Écoles .
