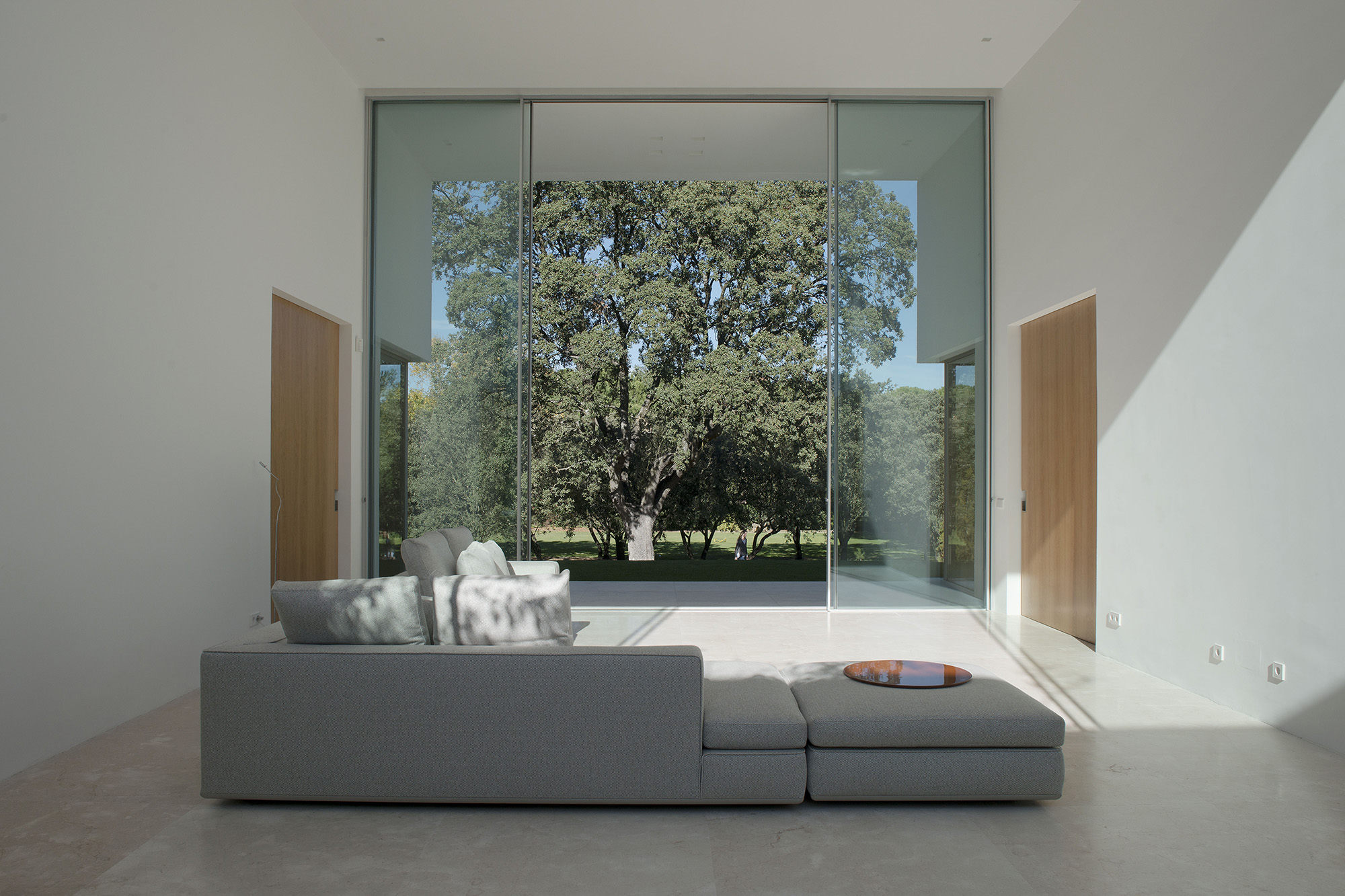

Minimalist Window - ah!38 de panoramah!
+4 photos
Description
ah!38 excelle en tant que système d’ouverture extérieure comprenant une combinaison équilibrée de comportement thermique et acoustique, adapté à tous les climats. Elle offre une grande flexibilité dans la composition modulaire des ouvertures, y compris les solutions d’angle d’ouverture, les configurations coulissantes en galandage, courbées, inclinées et les moustiquaires intégrés. Les alternatives se déclinent dans une large gamme de formats tels que les unités coulissantes, coulissantes verticales, pivotantes et basculantes. ah!38 comprend également une variété d’accessoires optionnels, de finitions et peut être entièrement automatisé. Il s’agit d’un système qui permet d’obtenir des surfaces de double vitrage jusqu’à 19m², ou de triple vitrage jusqu’à 6m². Les deux options utilisent des montants verticaux de 20mm.
vitrage jusqu'à:
surface max. de double vitrage: 19m²
surface max. de triple vitrage: 6m²
épaisseur du vitrage: 38mm
dimensions totales jusqu'à:
hauter max. du vitrage: 6000mm
longueur max. du vitrage: 6000mm
poids max. / panneau de vitrage: 2.000kg
profile vertical: 20mm
performances jusqu’à:
coefficient thermique: Uw = 0.82W/m².K (Ug = 0.5W/m².K)
résistance à l’air: Class 4
résistance au vent: Class C5
résistance à l’eau: Class E900
indice d’affaiblissement accoustique: 41dB
securité: RC2
réalisations: HVHZ4 / 50 psf
système coulissant:
fixe, coulissant, cadre invisible, galandage, angle, courbe, coulissant vertical, pivot, oscillo battant
Caractéristiques techniques
| Classement AEV (air) | A4 | |
|---|---|---|
| Classement AEV (eau) | E9 | |
| Classement AEV (vent) | VC5 | |
| Classe acoustique (Cekal AR) | AR6 - R ≥ 37 | |
| Classe thermique (Cekal TR) | TR14 - Ug 0,6 | |
| Classe acoustique (Acotherm AC) | autre | |
| Classe thermique (Acotherm TH) | TH16 - 0,9 ≥ U >0,8 | |
| R | Ug = 0.5W/m².Km² .K/W | |
| Coefficient de transmission thermique | Uw = 0.82W/m².KW/m².K. | |
| Epaisseur | vitrage 38mm | |
| Largeur | max. du vitrage 6.000mm | |
| Hauteur | max. du vitrage 6.000mm | |
| Poids | poids max. / panneau de vitrage 2.000kg | |
| Finition | Laqué RAL et PVDS, anodisé, satiné, poli, déperlant. | |
| Certification | HVHZ4 / 50 psf | |
| Matériau(x) | Aluminium |
Autres caractéristiques
| Couleur du produit | Blanc |
|---|---|
| Matière du produit | Aluminium |
| Type de bâtiment | Habitat individuel |
Coloris disponibles
Vidéos
Le produit Minimalist Window - ah!38 du fabricant panoramah! classé dans la catégorie Menuiseries extérieures > Portes de service - de secours > Menuiseries en aluminium est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit Minimalist Window - ah!38 de panoramah! existe dans les coloris : Blanc .
Le produit Minimalist Window - ah!38 de panoramah! est composé de : Aluminium .
Le produit Minimalist Window - ah!38 de panoramah! est prescrit dans des projets de type : Habitat individuel .
La résistance thermique (R) du produit Minimalist Window - ah!38 du fabricant panoramah! est de Ug = 0.5W/m².K m² .K/W.
Le produit Minimalist Window - ah!38 du fabicant panoramah! a une épaisseur de vitrage 38 mm, une largeur de max. du vitrage 6.000 mm, Il a des certifications "HVHZ4 / 50 psf"
