Fixation rotulées R1006 de SADEV
Produit vérifié
En savoir plus sur SADEV
+3 photos
Description

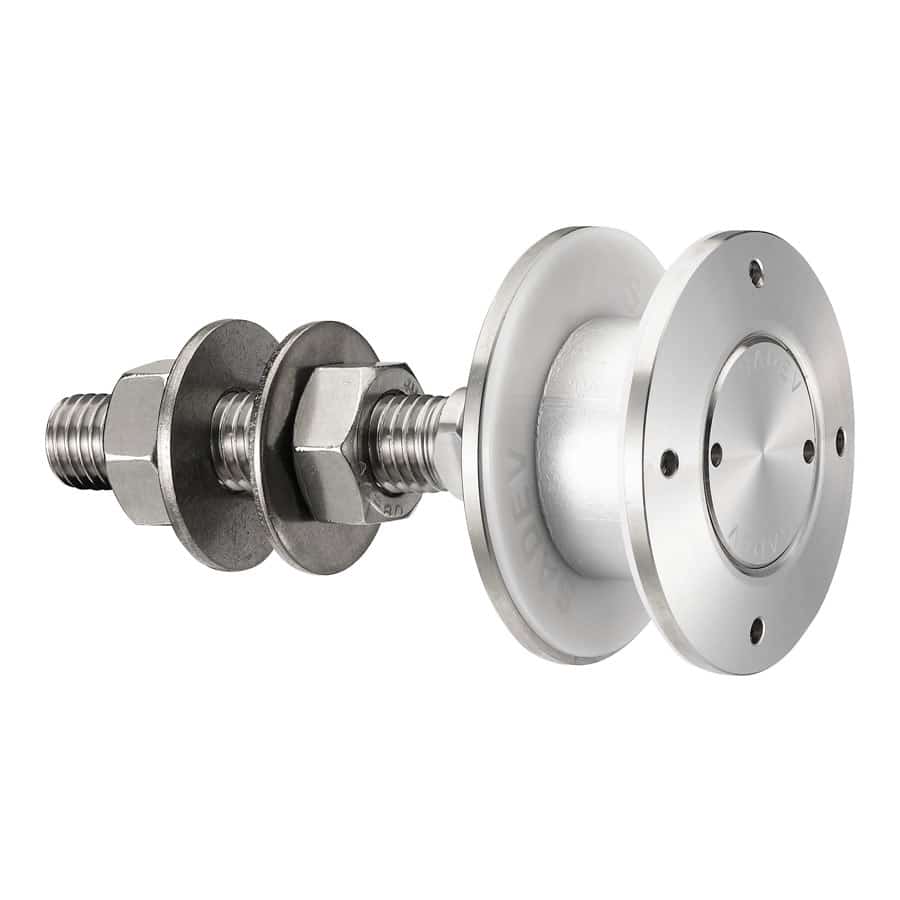

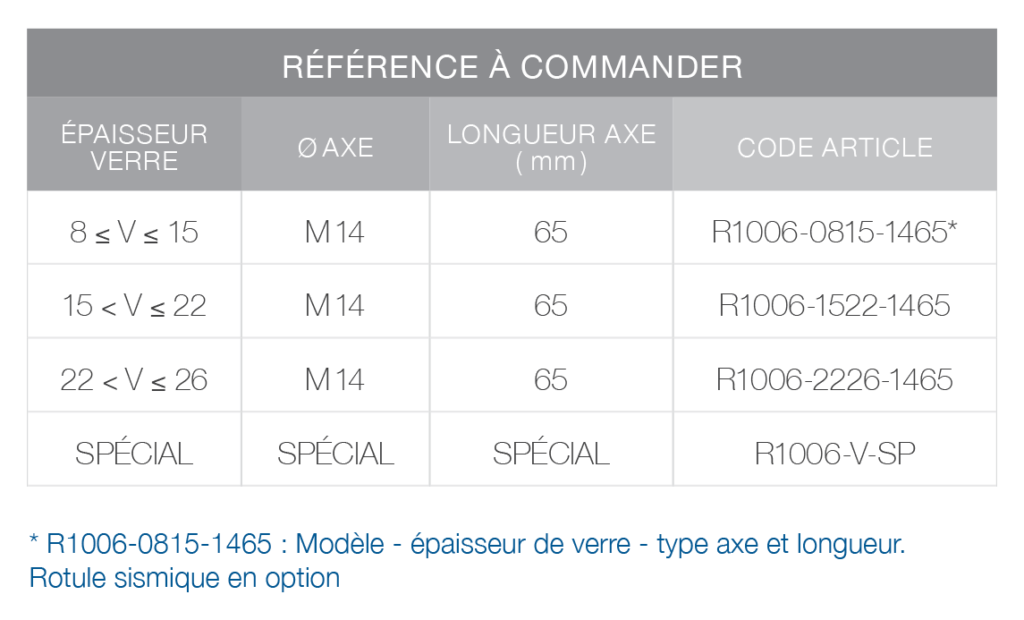

Fixation rotulée, tête cylindrique non affleurante. Application possible pour une façade verticale ou inclinée, ainsi qu’une verrière ou un plafond suspendu. Le montage de la R1006 se fait à l’aveugle (serrage par l’avant de la rotule – lorsqu’il est impossible d’accéder à l’axe de la rotule). Dimension standard : tige filetée longueur 65 Ø 14. M12/M16/M18 à la demande. Longueur filetée sur mesure. Produit sous avis technique du CSTB.

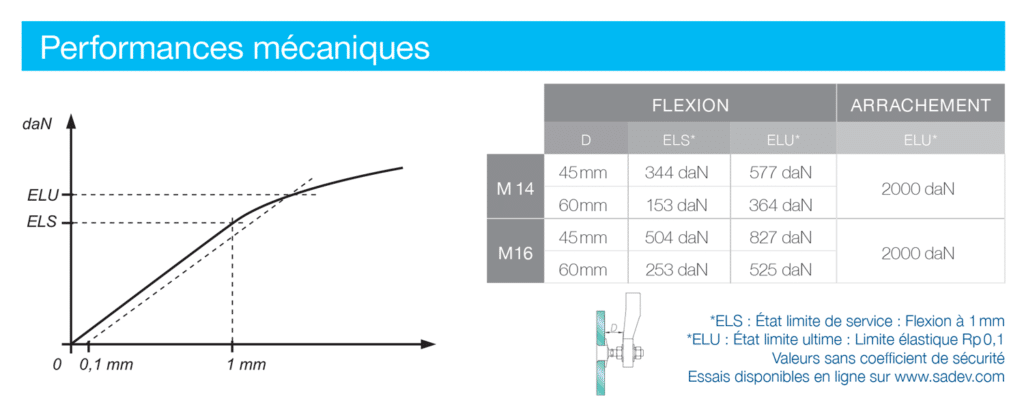

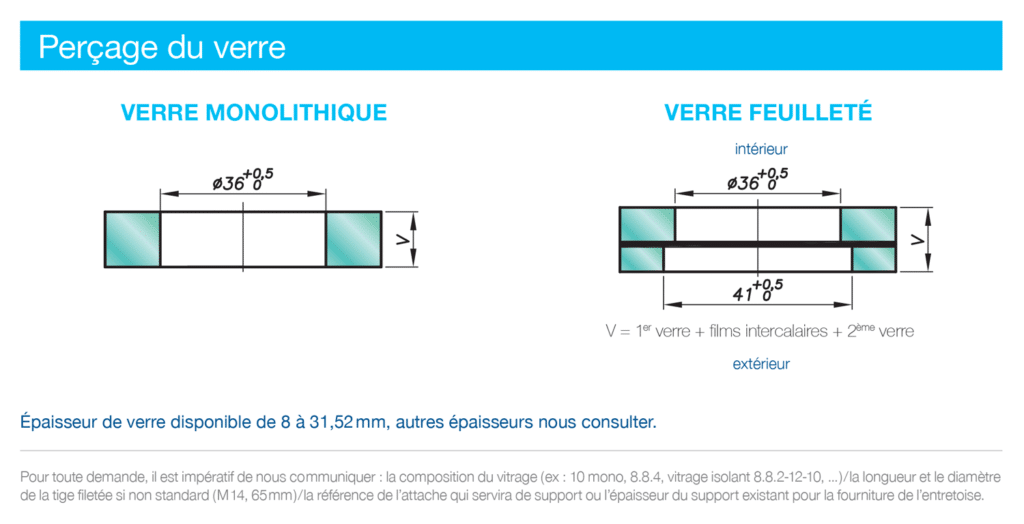

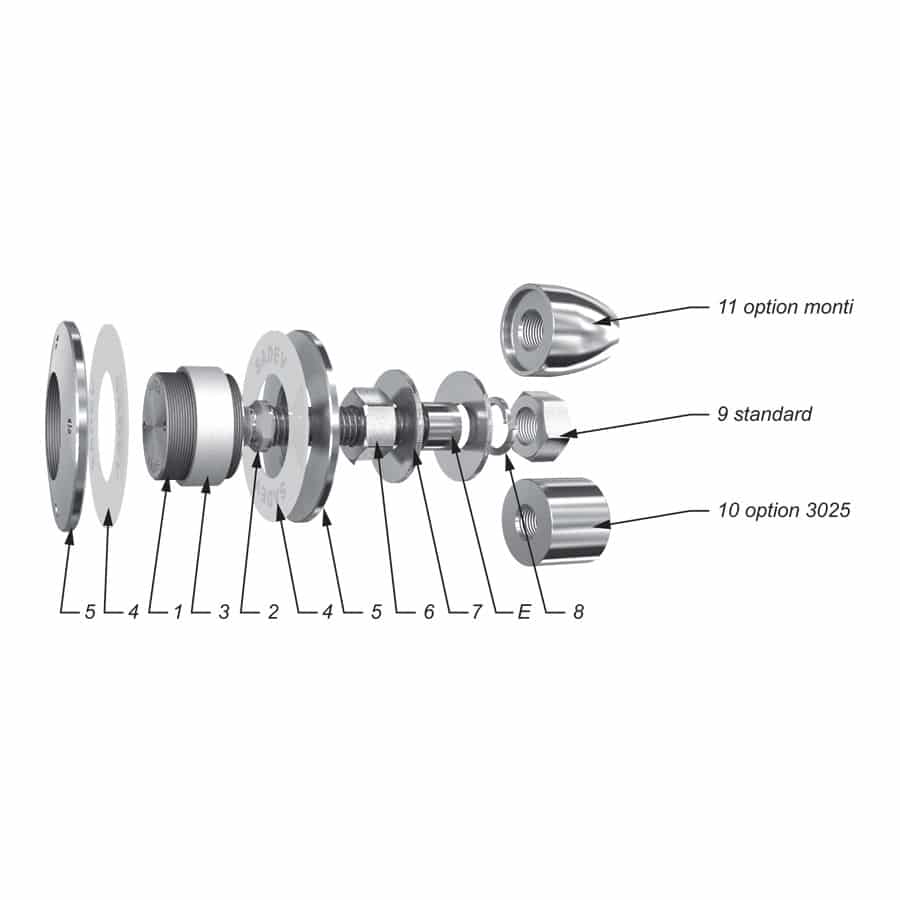

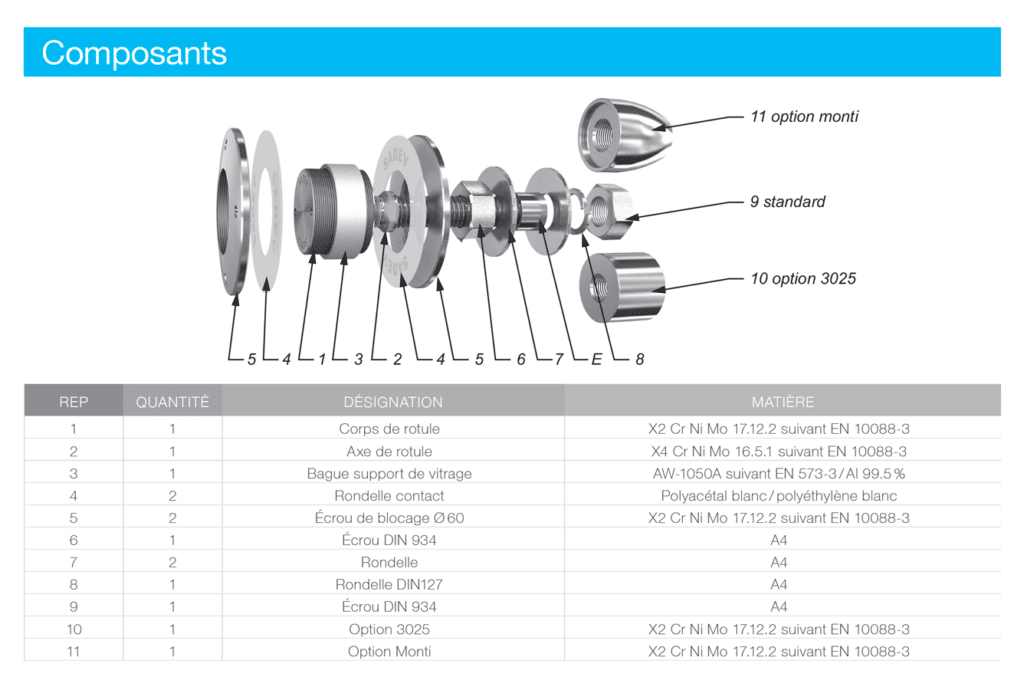

A – Montage classiqueMontage des pièces n° 1 / 2 + 5 + 4 + 3 dans le vitrage. Montage rondelle contact n° 4 + écrou n° 5 et serrage à 20 Nm pour du verre monolithique et 10 Nm pour du verre feuilleté avec les clés SADEV Réf. 097581160 et Réf. CLE-DYN-072031. Montage 1 x écrou n° 6 + 1 x rondelle n° 7. Montage dans le support ( attache ou autre ) avec l’entretoise E ( livrée sur demande ), voir page technique. Réglage en profondeur. Montage 1 x rondelle n° 7 + rondelle grower n° 8 + écrou n° 9 et serrage à 60 Nm avec clé plate 22 mm.
B – Montage à l’aveugleMontage de l’écrou n° 6 + 1 x rondelle n° 7 sur les pièces n° 1 / 2. Montage dans le support ( attache ou autre ) avec l’entretoise E ( livrée sur demande ), voir page technique. Réglage en profondeur. Montage 1 x rondelle n° 7 + rondelle grower n° 8 + écrou n° 9 et serrage à 60 Nm avec clé plate 22 mm. Montage 1 x écrou n° 5 + 1 x rondelle contact n° 4 + bague support n° 3. Montage du vitrage sur l’ensemble. Montage 1 x rondelle contact n° 4 + 1 x écrou n° 5 et serrage à 20 Nm pour du verre monolithique et 10 Nm pour du verre feuilleté avec les clés SADEV Réf. 097581160 et Réf. CLE-DYN-072031.
SADEV préconise de monter les écrous au frein filet, sauf contrainte spécifique de montage.
Le produit Fixation rotulées R1006 du fabricant SADEV classé dans la catégorie Menuiseries extérieures > Quincaillerie - accessoires de menuiseries > Quincaillerie - ferrures - accessoires est référencé dans la Matériauthèque digitale Materiaux.archi.
