S 3002 de SADEV
Produit vérifié
En savoir plus sur SADEV
Description
Façade en verre extérieur agrafé Système de fixation pour le verre

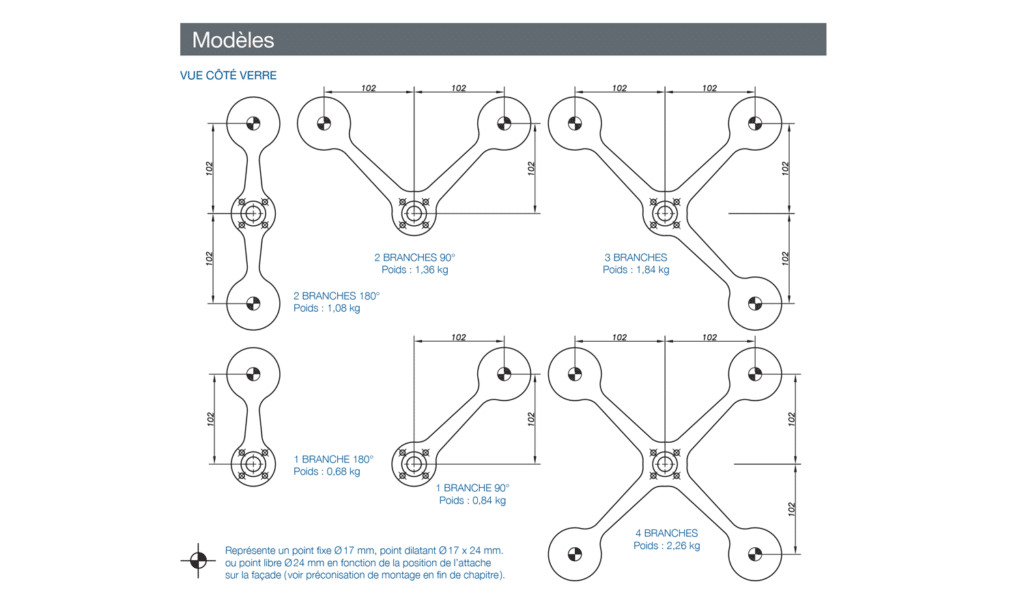

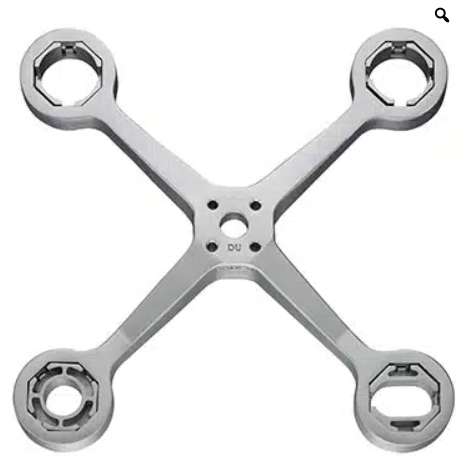

Attache de fonderie inox S3002 Les performances mécaniques de cette croix sont très satisfaisantes. Différents modèles sont disponibles, allant de 1 branche (90° et 180°), 2 branches (90° et 180°), 3 branches à 4 branches.
Le diamètre de perçage de la goupille est de 6 mm. Ne pas pré-percer les trous de goupille dans votre structure avant le montage des attaches.Pour fixer l’attache sur votre structure, un oméga ( voir accessoires ) est conseillé pour pouvoir régler la position de l’attache. La fixation de l’attache se fait par un boulon M16 ( hors fourniture SADEV ). Ce boulon ne doit pas être placé sur un oblong vertical, risque de glissement ( sous l’effet du poids ), les goupilles n’étant pas faites pour reprendre du poids ( cf. page technique ).

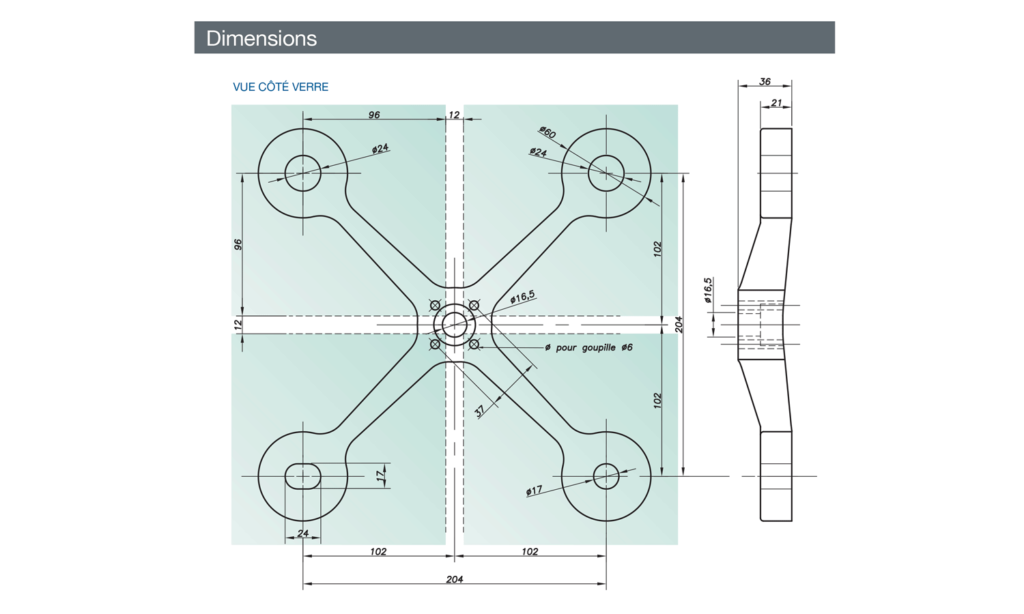

Les trous dilatants Ø 17 x 24 mm ou libre Ø 24 mm ne doivent pas servir pour le réglage de l’attache ! Ils servent à l’absorption des tolérances de fabrication et à la déformation du verre et de la structure. Les attaches sont prévues en standard pour les fixations ( FXR, FXV ) M14.Autre diamètre possible à la demande.
SADEV préconise de monter les écrous au frein filet, sauf contrainte spécifique de montage.
Caractéristiques
Application : VEA, Façade double peau, vitrage agrafé, façade légère, mur rideau, brise-soleil, cages et édicules d’ascenseurs en verre, auvents, marquises, etc.
Différents modèles disponibles

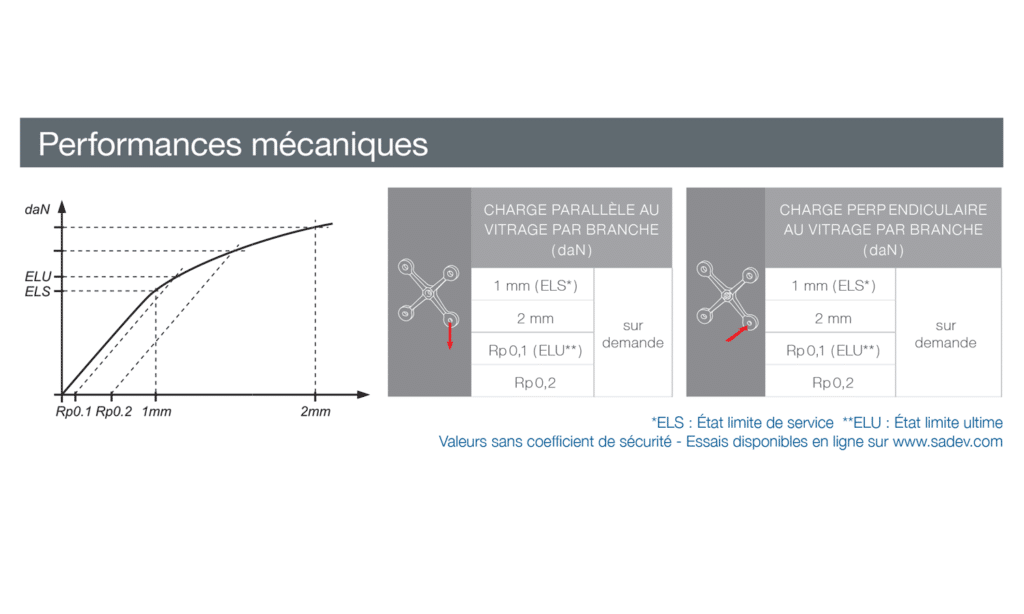

Certifié sous avis technique délivré par le CSTB / rapport d’essaies
Compatible avec des diamètres de fixations rotulées ou non-rotulées jusqu’a 22mm
Compatible avec notre gamme d’omega (facilité de réglage sur la structure)
Autres caractéristiques
| Couleur du produit | Gris |
|---|
Le produit S 3002 du fabricant SADEV classé dans la catégorie Menuiseries extérieures > Quincaillerie - accessoires de menuiseries > Quincaillerie - ferrures - accessoires est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit S 3002 de SADEV existe dans les coloris : Gris .
