isokorb KST de SCHOCK
Description

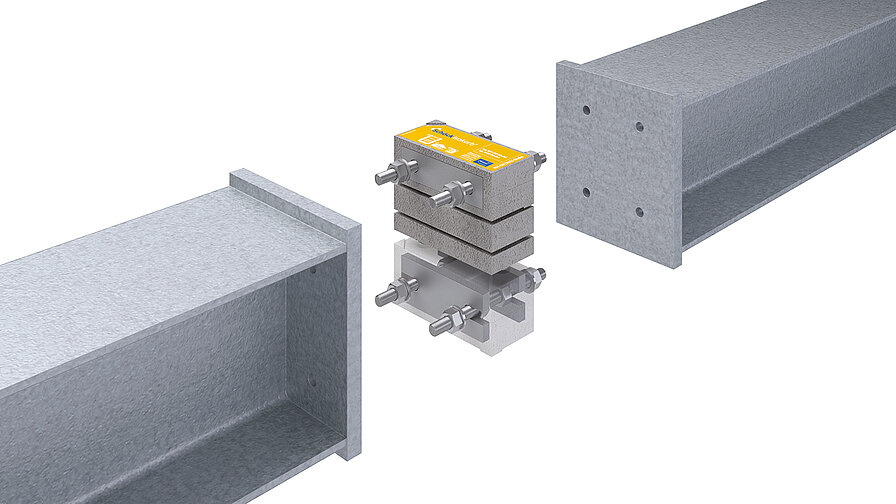

Spécifiquement adaptés aux constructions métalliques, les rupteurs Schöck Isokorb type KST permettent de traiter les ponts thermiques en interrompant le flux de chaleur dans la structure métallique : les éléments de structure, comme les poutres d’une charpente par exemple sont séparés, et le rupteur est mis en place dans l’espace intermédiaire. Solution performante et économique évitant la perte d’énergie et de chaleur, Schöck Isokorb type KST présente, de plus, l’avantage de limiter les risques liés à l’humidité et à la moisissure : un atout incontestable pour les complexes aquatiques de facto “zones humides”. Sa facilité de mise en œuvre et son “invisibilité” finale ont ainsi convaincu 3 porteurs de projets de centres de natation, où les rupteurs Schöck Isokorb type KST sont venus assurer la continuité de l’isolation thermique et le transfert des sollicitations structurelles dans les charpentes métalliques, en respectant le concept architectural.
Les essais réalisés par l’Institut de physique du bâtiment Fraunhofer apportent la preuve de l’efficacité du rupteur Schöck Isokorb type KST par rapport à une jonction sans rupture thermique. Seul Schöck Isokorb type KST limite ainsi les déperditions thermiques et l’apparition de moisissures.
Le traitement de pont thermique des casquettes en porte-à-faux nécessite à la fois une reprise des efforts tranchants, des efforts de traction et des efforts de compression, d’où le besoin de panacher deux types de rupteurs : le modèle KST-QST qui reprend les efforts de compression et les efforts tranchants et le modèle KST-ZST qui reprend les efforts de traction. Leurs points communs : des éléments en acier inoxydable traversant un corps isolant en polystyrène expansé et une mise en œuvre par simple liaison vissée.

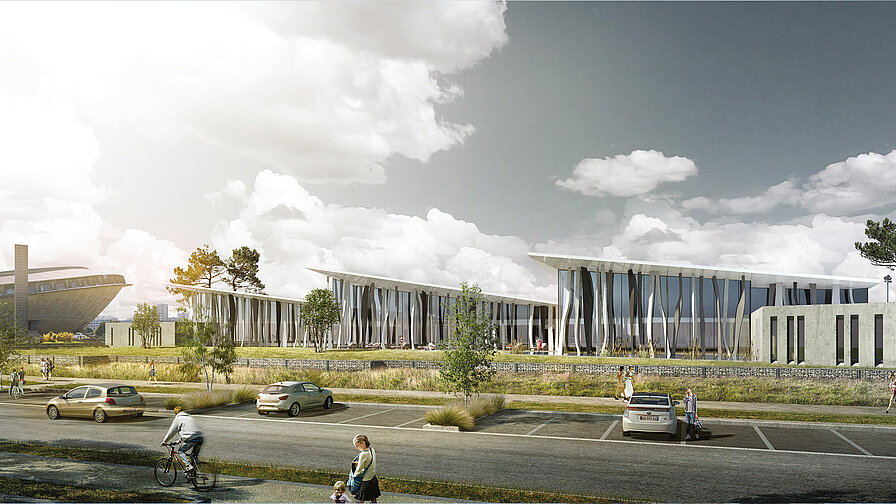

La solution des rupteurs, positionnés dans le plan des parois isolées et des parois vitrées, induit également un impact esthétique favorable par rapport à une enveloppe isolante autour des auvents extérieurs qui viendrait épaissir le rendu de l’ensemble. Le caractère “invisible” des rupteurs une fois posés conforte donc le souhait de l’architecte d’un ensemble léger et élégant offrant des vues à 180 ° vers le sud, l’est et l’ouest.
La casquette en porte-à-faux induit de reprendre deux types d’efforts : le rupteur Schöck Isokorb KST-ZST, positionné sur la partie supérieure, reprend les efforts de traction et le rupteurs Schöck Isokorb KST-QST, positionné sur la partie inférieure, reprend les efforts de compression et les efforts tranchants.
L’armature composite Schöck Thermoanker, en matière synthétique renforcée de fibres de verre, propose des avantages hors du commun par rapport à l’acier pour le renforcement du béton : résistant au milieu alcalin et à la corrosion, ce connecteur se révèle facile à découper et bénéficie d’une très faible conductivité thermique. Grâce à cette innovation signée Schöck, les préfabricants disposent d’une alternative aux ancrages classiques pour la réalisation de double-murs, économique (seulement 4 connecteurs nécessaires par m2) et quasi exempte de ponts thermiques. Avec un montage facilité : Schöck Thermoanker se place sans effort dans les réservations prévues à cet effet sur les plaques d’isolant, évitant de remplir les vides de mousse comme c’est le cas pour les ancrages traditionnels.
Une expertise hors pair... Schöck France, filiale basée à Entzheim (près de Strasbourg), développe et commercialise un ensemble de solutions ultra-performantes de traitement de ponts thermiques. La gamme Schöck répond aux différents défis des constructions en proposant des solutions sur mesure pour des liaisons béton-béton, béton-acier, acier-acier ou encore béton-bois.
Autres caractéristiques
| Couleur du produit | Blanc |
|---|---|
| Matière du produit | PVC et Plastiques , Acier inoxydable , Mousses synthétiques |
| Type de bâtiment | Industrie , Habitat collectif , Espace Public , Spectacles - Musées , Santé , Tertiaire , Bâtiments publics |
Vidéos
Le produit isokorb KST du fabricant SCHOCK classé dans la catégorie Charpente - structure > Charpente métallique et structure industrielle > Systèmes et matériaux pour charpente métallique est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit isokorb KST de SCHOCK existe dans les coloris : Blanc .
Le produit isokorb KST de SCHOCK est composé de : PVC et Plastiques Acier inoxydable Mousses synthétiques .
Le produit isokorb KST de SCHOCK est prescrit dans des projets de type : Industrie Habitat collectif Espace Public Spectacles - Musées Santé Tertiaire Bâtiments publics .
