Façade en aluminium TRIGON FS 040/050/060- SOCOMAL de SOCOMAL
+2 photos
Description
Construction

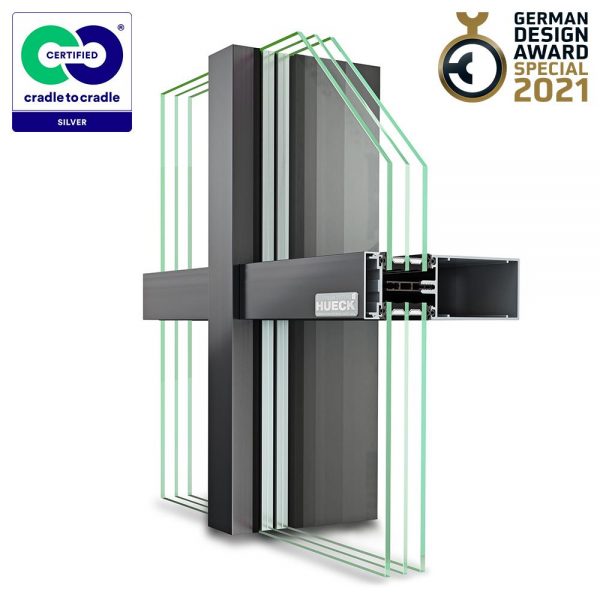

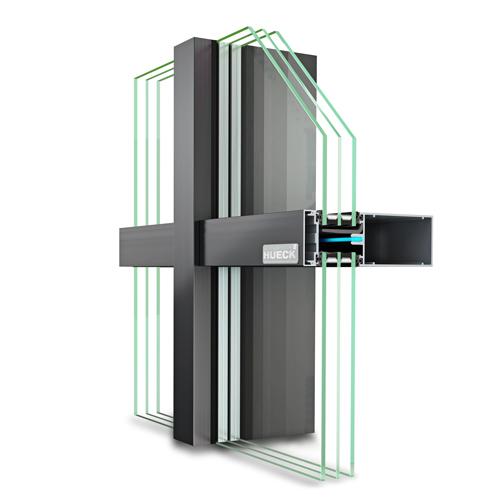

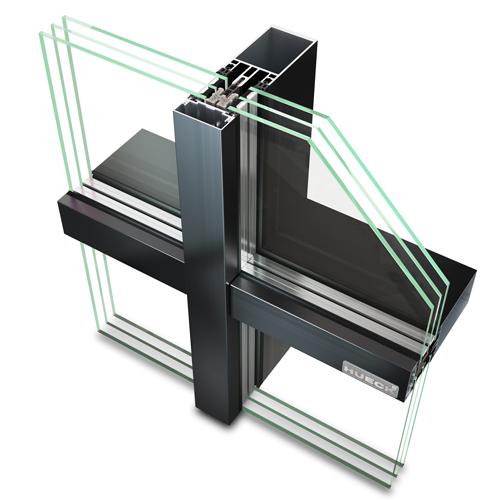

> Façades en aluminium à rupture thermique permettant d’utiliser le même profilé en meneau ou en traverse pour façades verticales, verticales à angle de 90°, polygonales, inclinées vers l’extérieur, inclinées vers l’intérieur, transitions, toit
> Optimisation des chutes de profilés de meneau, utilisables en traverse
>Design filigrane pour une architecture moderne dans des largeurs de vue de 40, 50 et 60 mm facilement combinables entre elles
> Épaisseurs de remplissage de 4 mm à 68 mm

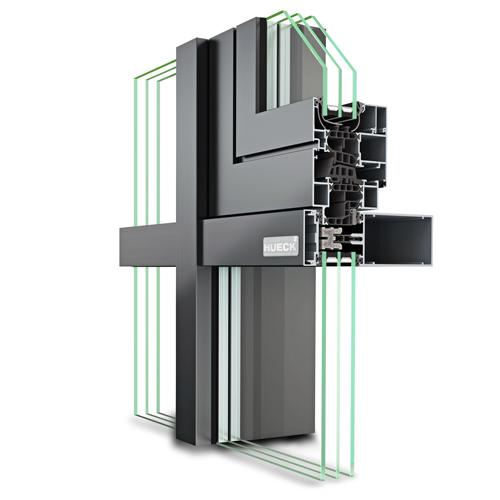

> Intégration possible de différents éléments d’ouverture
> Poids de vitrage jusqu’à 1000kg
Largeur visible
> Profilé de traverse et de capot de 40 mm, 50 mm ou 60 mm avec un choix de géométries de profilés différents
Profondeur des profilés
> Selon les exigences en statique de 27 mm à 250 mm
Zone isolante
> Profilés isolants en polypropylène renforcés de fibres de verre
> Inserts isolants en mousse pour une isolation thermique élevée
Joints
> Utilisation de pièces d’étanchéité moulées et vulcanisées, aux raccords des traverses
> Joints extérieurs en EPDM en deux pièces ou en joint passant, au choix
> Mise en œuvre sur chantier non soumis aux conditions climatiques, sans silicone
Résultats des essais
> Uf ≥ 1,09 W/m²K (Trigon FS 040) et Uf ≥ 0,69 W/m²K (Trigon FS 050 et 060)
> Isolation thermique : compatible avec les maisons passives, directives IFT WA 15/2
> Etanchéité à l’eau statique RE 1200 (EN 12154)
> Perméabilité à l’air classe AE 600 (EN 12152)
> Résistance au vent de 2,4 kN/m² en effort admissible ou 3,6 kN/m² en augmentation de charge (EN 12179)
> Résistance à l’effraction RC 1 N, RC 2, RC 2 N et RC 3 pour Trigon FS 050 et 060
> Affaiblissement acoustique : 48 dB
Caractéristiques techniques
| Epaisseur | 4 à 68mm | |
|---|---|---|
| Largeur | 40 / 50 / 60mm | |
| Profondeur | 27 à 250mm | Profondeur des profilés |
| Poids | Jusqu'à 1000kg | vitrage |
| Perméabilité | Classe AE 600 (EN 12152) | à l'air |
| Finition | Différentes teintes en anodisation ou laquage | |
| Aspect | Design filigrane | |
| Référence(s) | Façade en aluminium TRIGON FS 040/050/060 | |
| Matériau(x) | Aluminium (profilés), Verre (vitrage), Polypropylène renforcé (isolant) | |
| Coefficient de transmission thermique | 1,09W/m².K. | Trigon FS 040 |
Autres caractéristiques
| Couleur du produit | Argent , Noir , Gris |
|---|---|
| Matière du produit | Verre , Aluminium |
| Type de bâtiment | Habitat individuel , Habitat collectif , Hôtellerie Restauration , Santé , Tertiaire , Commerce , Industrie , Écoles , Bâtiments publics , Sport - Stades , Gare - Aeroports , Spectacles - Musées |
Le produit Façade en aluminium TRIGON FS 040/050/060- SOCOMAL du fabricant SOCOMAL classé dans la catégorie Menuiseries extérieures > Fenêtres et portes fenêtres battantes > Menuiseries en aluminium est référencé dans la Matériauthèque digitale Materiaux.archi.
Le produit Façade en aluminium TRIGON FS 040/050/060- SOCOMAL de SOCOMAL existe dans les coloris : Argent Noir Gris .
Le produit Façade en aluminium TRIGON FS 040/050/060- SOCOMAL de SOCOMAL est composé de : Verre Aluminium .
Le produit Façade en aluminium TRIGON FS 040/050/060- SOCOMAL de SOCOMAL est prescrit dans des projets de type : Habitat individuel Habitat collectif Hôtellerie Restauration Santé Tertiaire Commerce Industrie Écoles Bâtiments publics Sport - Stades Gare - Aeroports Spectacles - Musées .
Le produit Façade en aluminium TRIGON FS 040/050/060- SOCOMAL du fabicant SOCOMAL a une épaisseur de 4 à 68 mm, une largeur de 40 / 50 / 60 mm, une perméabilité Classe AE 600 (EN 12152)
